ホーム | チップLED > 3528chipLEDROHM 3528チップLED 白色
商品詳細

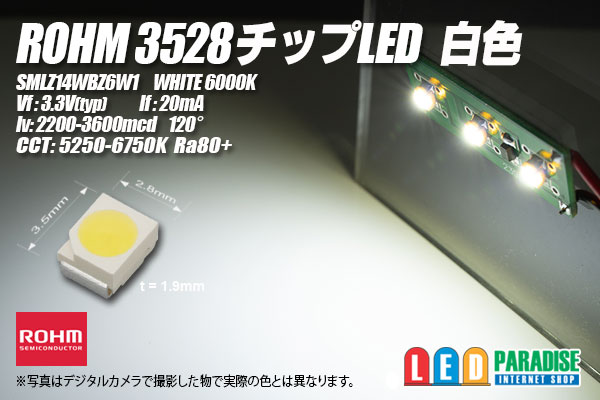

ROHM 3528チップLED 白色[1856]

販売価格: 48円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:
大手国内メーカーROHM製

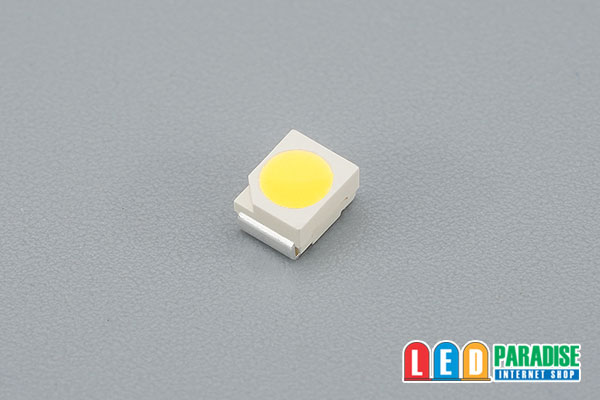

3528チップLED SMLZ14WBZ6W1 白色6000K

ROHMの 3528チップLED(エルパラ専用品番)入荷致しました。
国内大手メーカーの高品質なLEDを是非お試し下さい。

■販売単位をお選び下さい。
5個セット    300円
10個セット    480円
30個セット  1,350円
50個セット  2,000円
60個セット   2,400円
100個セット  3,500円
120個セット  4,200円

SMLZ14WBZ6W1
Vf:3.3V(typ)
If:20mA
Iv:2200-3600mcd (Z2)
Angle:120°
CCT: 6000Ktyp (5250-6750K)

■絶対最大定格

許容損失 PD(Ta=25℃) ・・・・・・ 114mW
順方向電流 IF(Ta=25℃) ・・・・・ 30mA
ピーク順方向電流 IFP(Ta=25℃) ・・・ 100mA
逆方向電圧 VR(Ta=25℃) ・・・・・ 5V
動作温度 Topr ・・・・・・・・・ -40℃〜+100℃
保存温度 Tstg ・・・・・・・・・ -40℃〜+100℃
(注1 Duty 1/10 1kHz)

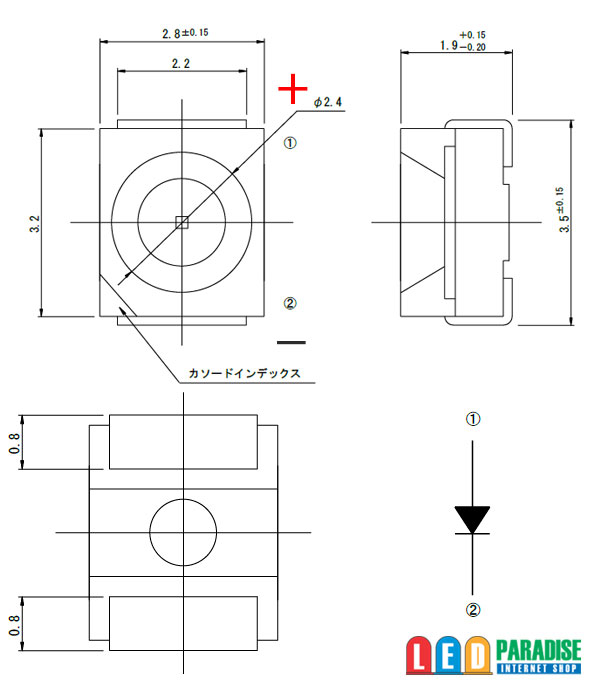

6000K メーカーデータシート



------

■12V車、抵抗を使って点灯する場合の例(最大電圧14.4V)

約18mA流す場合
 LED3個  (+)-【1/4W 270Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 620Ω】-LED-(-)


※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○約18mA流す場合 CRD S-183T 1個使用 (LED1〜3個)

  (+)-【CRD S-183T】-LED-LED-LED-(-)


 ○約15mA流す場合 CRD S-153T 1個使用 (LED1〜3個)

  (+)-【CRD S-153T】-LED-LED-LED-(-)



4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
 改造はご自身でテストの上自己責任でお願いします。

※ご注意※

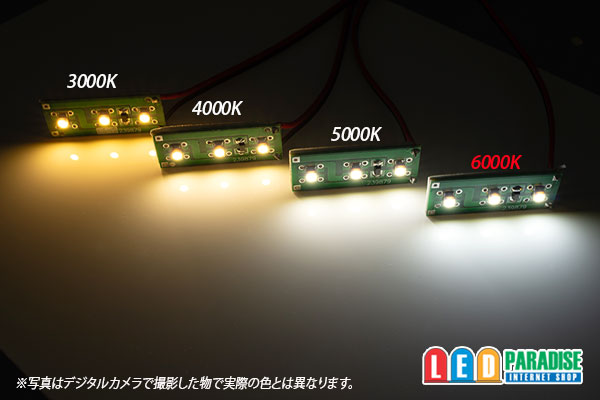

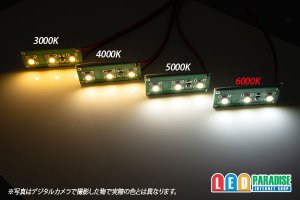

写真では正確な色再現が出来ません。お使いのPC環境で見たままの
色で届く訳ではございませんのでご了承ください

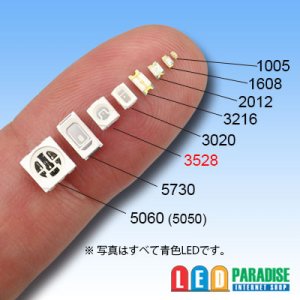

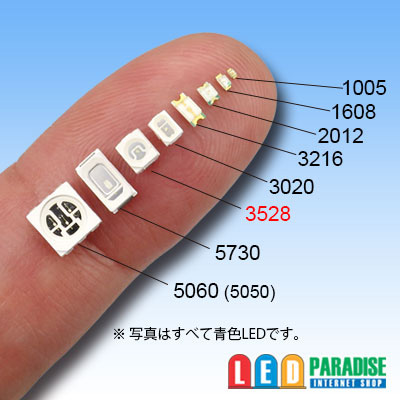

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
