ホーム角形LED角形2.5.7白色LED LP-WA4K71A1B
商品詳細

角形2.5.7白色LED LP-WA4K71A1B[1515]

販売価格: 38円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

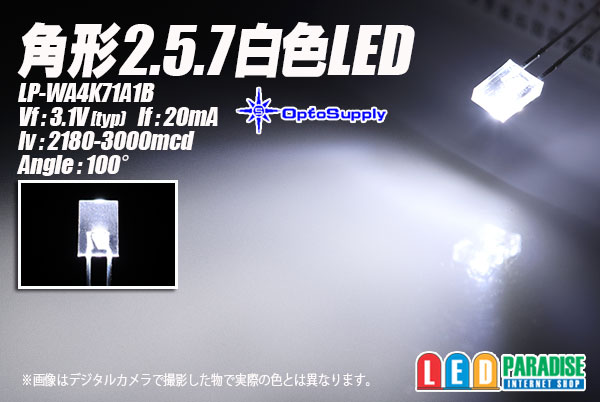

角形2.5.7白色LEDLP-WA4K71A1B

Optosupplyの角形2.5.7白色LEDエルパラ専用品番で入荷いたしました。

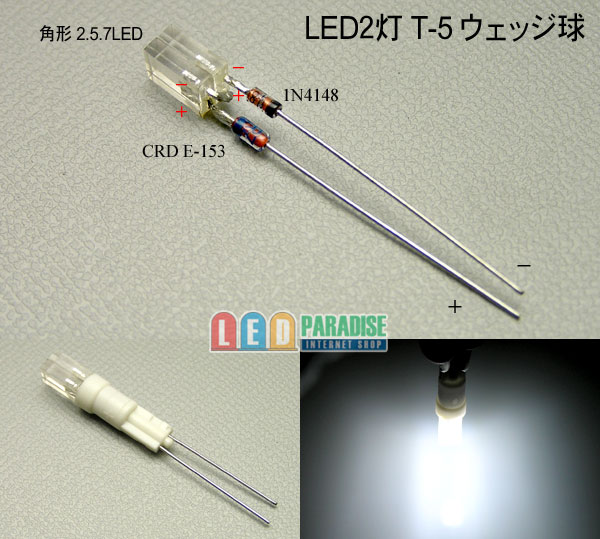

T-5ウェッジベースに2個載せられますので、
メーターパネルの光量不足にお悩みの方是非お試し下さい

※販売単位をお選び下さい。
 10本セット   380円
 30本セット  1080円
 50本セット  1750円
 60本セット  2,100円
100本セット  2,900円
120本セット  3,480円
バラ販売    100円

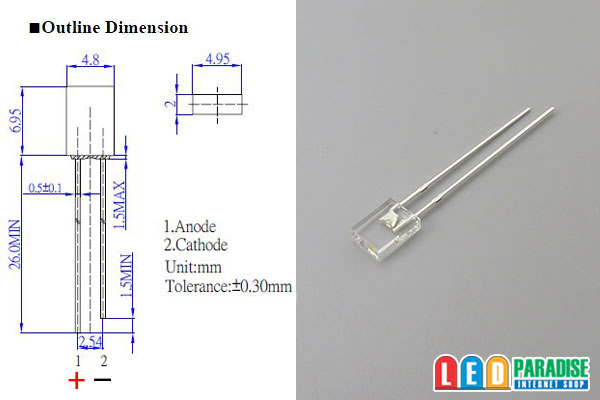

LP-WA4K71A1B
Vf:3.1V(typ)
If:20mA
Iv:2180-3000mcd
Angle:100°
メーカーデータシートpdf ※参考データ



※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

 ○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】

 ○18mA流す場合

  (+)-【CRD E-183】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】

 ○15mA流す場合

  (+)-【CRD E-153】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
