ホーム | OptoSupplyLED > 3mm砲弾型LED3mm青緑色 LP-G38A3131A OptoSupply
商品詳細

3mm青緑色 LP-G38A3131A OptoSupply[1014]

販売価格: 35円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

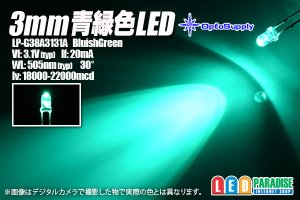

OptoSupply 3mm青緑色 LP-G38A3131A

OptoSupply の超高輝度 3mm青緑色LED です。
お値段もお安くなっておりますので、是非お試し下さい。

■販売単位をお選び下さい。
10本セット   350円
30本セット  1050円
50本セット  1350円
60本セット  1620円
100本セット  2300円
120本セット  2760円
バラ販売    100円

LP-G38A3131A ※参考データ
Vf:3.1V(typ)
If:20mA
Iv:18000-22000mcd
Angle:30°

メーカーデータシートpdf ※参考データ

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

【CRD E-103】
  (+)-         -LED-LED-LED-(-)
【CRD E-103】

○18mA流す場合 CRD E-183

 (+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

※ご注意※
写真では正確な色再現が出来ません。お使いのPC環境で見たままの
色で届く訳ではございませんのでご了承ください

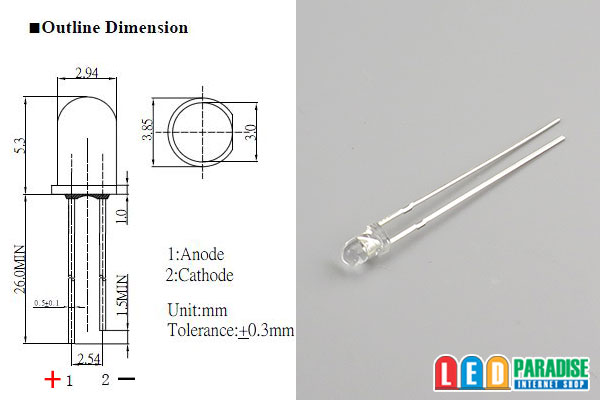

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
