ホーム帽子型LED5mm帽子型黄色LED LP-5Y4UCOE
商品詳細

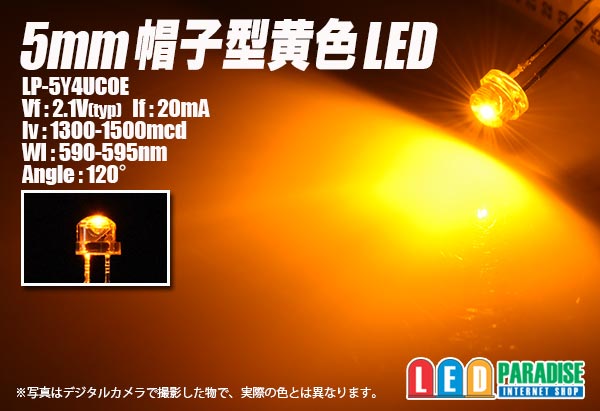

5mm帽子型黄色LED LP-5Y4UCOE[1331]

販売価格: 40円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:
5mm帽子型黄色LED LP-5Y4UCOE

新型番に切り替えになっております。

120°の超広角タイプですので、広く明るく照らしたい場所や
メーターパネルやエアコンパネル、テールなどに
また、T5ウェッジベースとの相性もバッチリです。


※販売単位をお選び下さい。
 10本セット   400円
 30本セット  1050円
 50本セット  1500円
 60本セット  1800円
100本セット   2800円
120本セット   3360円
バラ販売    100円


Vf: 2.1V(typ)
If : 20mA
Iv: 1300-1500mcd
Wl: 590-595nm
Angle: 120°

中国製オリジナル

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
 お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個 (+)-【1/4W 430Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。



■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

 ○18mA流す場合 CRD E-183
  (+)-【CRD E-183】-LED-LED-LED-(-)

 ○15mA流す場合 CRD E-153
 (+)-【CRD E-153】-LED-LED-LED-(-)

※抵抗値は、あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。

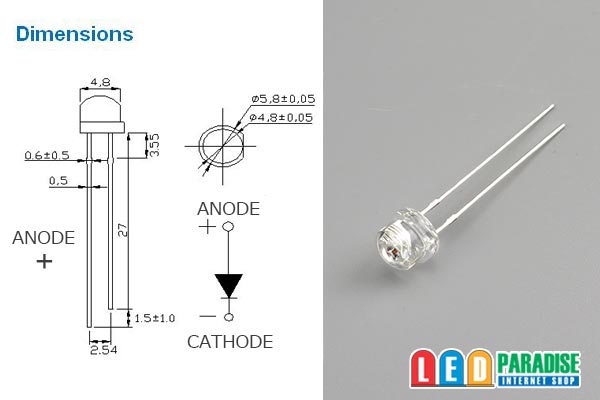

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
