ホーム帽子型LED5mm帽子型緑色LED LP-5SG4SCA
商品詳細

5mm帽子型緑色LED LP-5SG4SCA[1371]

販売価格: 40円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

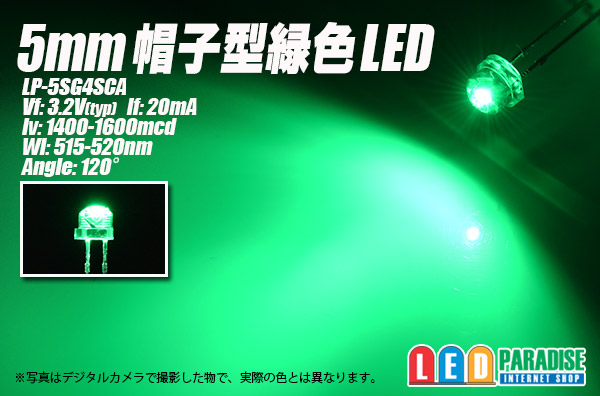

5mm帽子型緑色LED 広角 LP-5SG4SCA

超広角5mm緑色帽子型LED 新型番に切り換えになっております。
120°の超広角拡散タイプですので、メーターパネル・エアコンパネルのLED化
イルミネーション等に是非お試し下さい。

※販売単位をお選び下さい。
 10本セット   400円
 30本セット  1050円
 50本セット  1500円
 60本セット  1800円
100本セット   2800円
120本セット   3360円
バラ販売    100円


■LP-5SG4SCA
Vf: 3.2V(typ)
If: 20mA
Iv: 1400-1600mcd
Wl: 515-520nm
Angle: 120°

※新型番に切り換えになっております。

中国製

※写真中のパーツ、ウェッジベース等は付属しません
※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED3個  (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

 ○18mA流す場合 CRD E-183
  (+)-【CRD E-183】-LED-LED-LED-(-)

 ○15mA流す場合 CRD E-153
 (+)-【CRD E-153】-LED-LED-LED-(-)

  ※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
  ※改造はご自身でテストの上自己責任でお願いします。

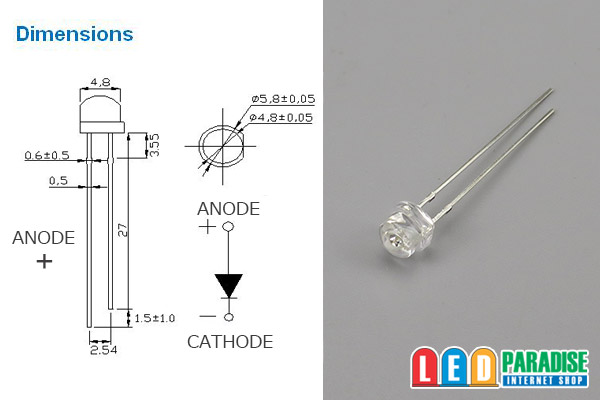

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
