ホーム | チップLED > 5630chipLED5730チップLED 緑色
商品詳細

5730チップLED 緑色[3441]

販売価格: 50円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

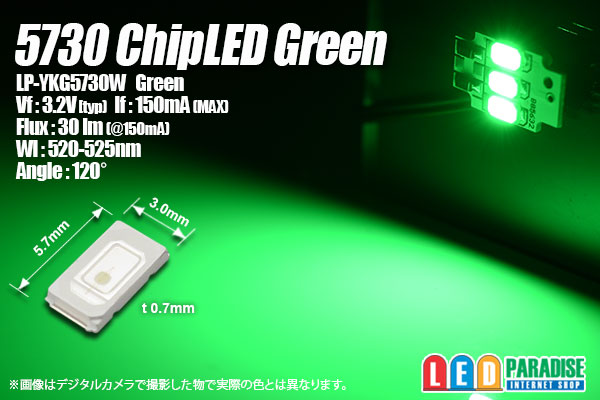

5730 ChipLED Green LP-YKG5730W

明るい5730 Chip LEDがオリジナル品番で入荷いたしました。

5630の基板が使用可能です。
是非お試し下さい。

※販売単位がありますのでご選択下さい。

5個セット   250円(1個あたり 50円)
10個セット   450円(1個あたり 45円)
30個セット  1140円(1個あたり 38円)
50個セット  1600円(1個あたり 32円)
60個セット  1920円(1個あたり 32円)
100個セット  2800円(1個あたり 28円)
120個セット  3360円(1個あたり 28円)


LP-YKG5730W
発光色:Green
Vf: 3.2V(typ) [@50mA]
IF: 150mA(MAX)
Flux: 30lm [@150mA]
Wl: 520-525nm
Angle:120°


■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V/電流値約50mA)

 LED3個  (+)-【1/2W 110Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1W  180Ω】-LED-LED-(-)
 LED1個  (+)-【1W  240Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCCR(定電流レギュレーター)を使って点灯させる場合の例

  ○50mA流す場合 NSI45025AT1G 25mA CCR×2個並列
     【CCR NSI45025AT1G】
   (+)-                -LED-LED-LED-(-)
      【CCR NSI45025AT1G】


※CCR(定電流レギュレーター)には極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
※配線図のご用意はございません。
※画像内の基板・その他は別売りとなります。
