ホーム | 専用基板 > パネル基板5630 6LED基板 20×40mm
商品詳細

5630 6LED基板 20×40mm[4931]

販売価格: 80円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

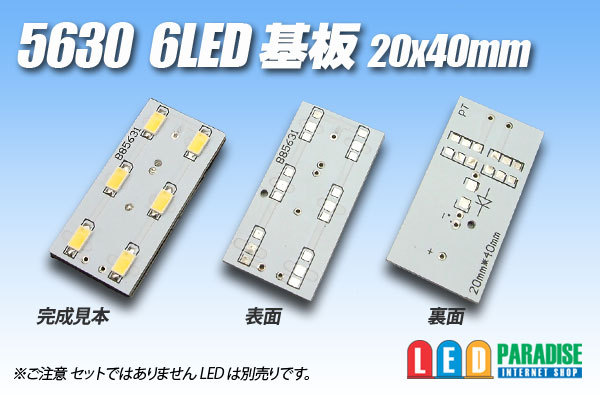

5630 6LED基板 20×40mm

エルパラオリジナル5630 6LEDパネル基板が、入荷いたしました。
Samsung5630用の基板です。高演色で明るいLEDですので

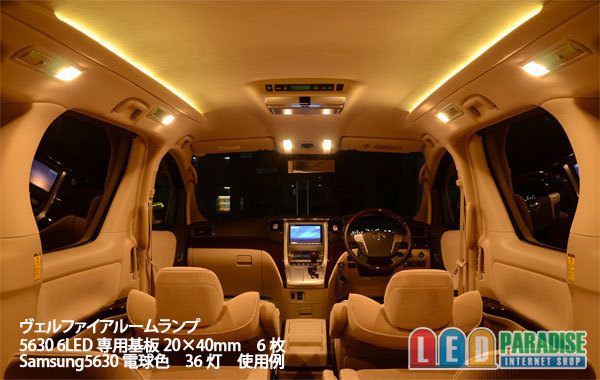

明るく豊かな色合いの自作LEDルームランプ等に是非ご利用下さい。


■販売単位をお選び下さい。
バラ販売    80円
10枚セット   600円
100枚セット  5000円

基板サイズ(約):20×40×1.2mm
※3直列の、2並列となります。


■12V車用抵抗参考値(約90〜100mA程度)
Samsung5630 6灯   1/4wチップ抵抗 150Ω 3個並列

■CCRの場合   NSI45030AT1G 30mA CCR 3個並列

※長時間点灯などの場合、流す電流値を少なくして下さい。
  ルームランプ等でしたら 50mA程度でも十分です。


■ご注意
○ハンダ付けが細かく、誰でも簡単に必ず作れるという物ではございません。
○写真中のLED・配線・コネクタ・テープ等は別売りです。
○写真は複数写っていますが、価格は基板1枚の価格となります。

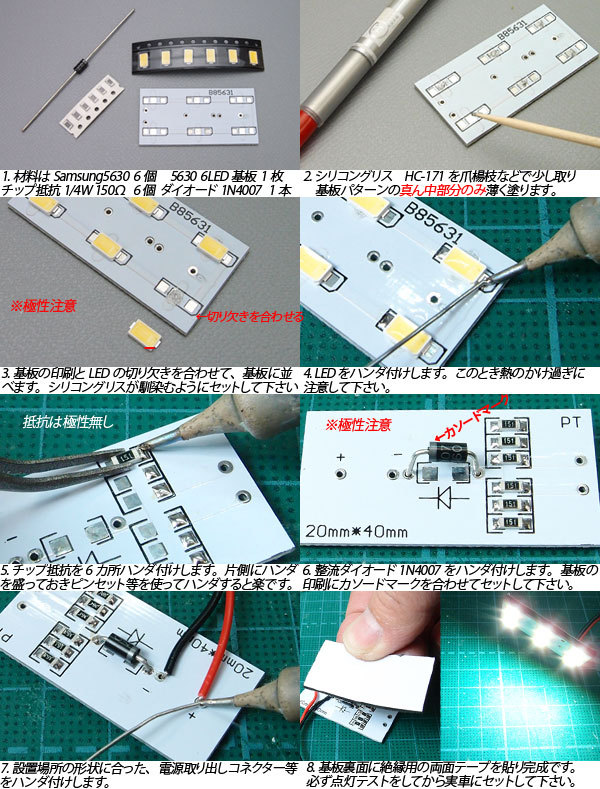

○説明書等ございません 2枚目の写真をご参考に製作して下さい。
○基板に製造時に必要な穴の開いている物がございます。

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
