ホーム | OptoSupplyLED > 3528chipLED3528紫外線385nm LP-V3YLS1C1A
商品詳細

3528紫外線385nm LP-V3YLS1C1A[1855]

販売価格: 70円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:
3528chipLED 352紫外線385nm LP-V3YLS1C1A

OptoSupply の3528紫外線385nm エルパラ専用品番で入荷しました。
ブラックライトなどに是非お試し下さい。

■販売単位をお選び下さい。
  5個セット   350円
 10個セット   600円
 30個セット  1,650円
 50個セット  2,600円
 60個セット  3,120円
100個セット  4,900円
120個セット  5,880円

LP-V3YLS1C1A ※参考データ
Vf:3.3V(typ)
If:20mA
ピーク波長:380-390nm
Radiant flux:6.0mW
Angle:120°


メーカーデータシートpdf ※参考データ


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 390Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】

○18mA流す場合 CRD E-183

 (+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

※ご注意※

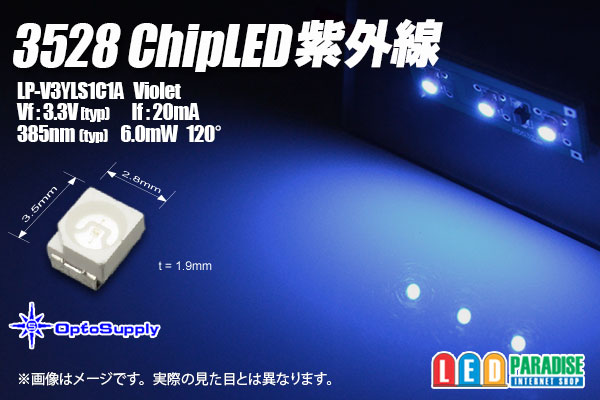

点灯画像はイメージです。 実際の見た目とは異なります。

紫外線LEDはピーク波長が紫外線領域にあり、人間の目には光の強さを感じませんが、
LEDからは強い紫外線が出ており、紫外光は人間の目に直接入射すると非常に危険です。
紫外光を のぞき込んだり、光学系を通して見ないようにしてください。
光の反射を受ける可能性がある場合は安全眼鏡を使用し、光が直接目に入らないように保護して下さい。
