ホーム | OptoSupplyLED > 5mm砲弾型LED5mm紫外線385nm LP-V3YL5111A OptoSupply
商品詳細

5mm紫外線385nm LP-V3YL5111A OptoSupply[1032]

販売価格: 60円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:
OptoSupply 5mm紫外線 LP-V3YL5111A

OptoSupply の5mm紫外線LED 385nm(typ)です.
ブラックライトなどに是非お試し下さい。

■販売単位をお選び下さい。
10本セット   600円
30本セット  1650円
50本セット  2500円
60本セット  3000円
100本セット  4800円
120本セット  5760円
バラ販売    100円

LP-V3YL5111A紫外線 ※参考データ
Vf:3.4V(typ)
If:20mA
ピーク波長:380-390nm
Radiant flux:6.0mW
Angle:15°

メーカーデータシートpdf ※参考データ


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 220Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 390Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】

○18mA流す場合 CRD E-183

 (+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

※ご注意※

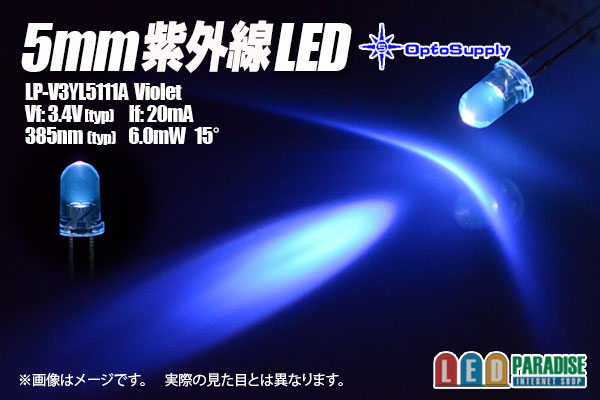

点灯画像はイメージです。 実際の見た目とは異なります。
お札の日銀総裁印は光りません。
紫外線LEDはピーク波長が紫外線領域にあり、人間の目には光の強さを感じませんが、
LEDからは強い紫外線が出ており、紫外光は人間の目に直接入射すると非常に危険です。
紫外光を のぞき込んだり、光学系を通して見ないようにしてください。
光の反射を受ける可能性がある場合は安全眼鏡を使用し、光が直接目に入らないように保護して下さい。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
