ホーム | FluxLED > 0.5W MidPower0.5W MIDPowerFlux 赤色 LP-5FCIHRCT
商品詳細

0.5W MIDPowerFlux 赤色 LP-5FCIHRCT[2344]

販売価格: 120円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

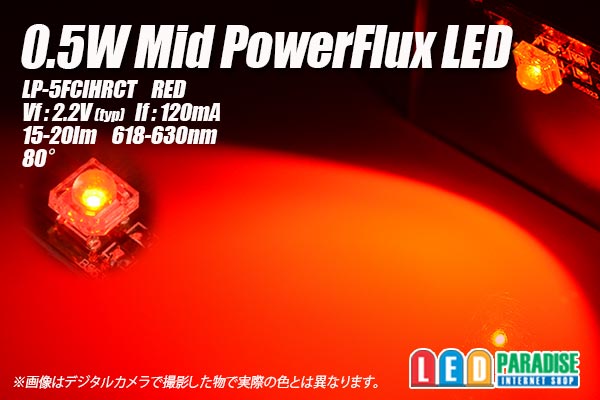

■0.5W MIDPowerFlux 赤色 LP-5FCIHRCT

新タイプ0.5W0 MIDPowerFlux赤色入荷しました。
15-20lmのとても明るいLEDです。
テール自作などで、とにかく明るいLEDをお探しの方、是非お試し下さい。

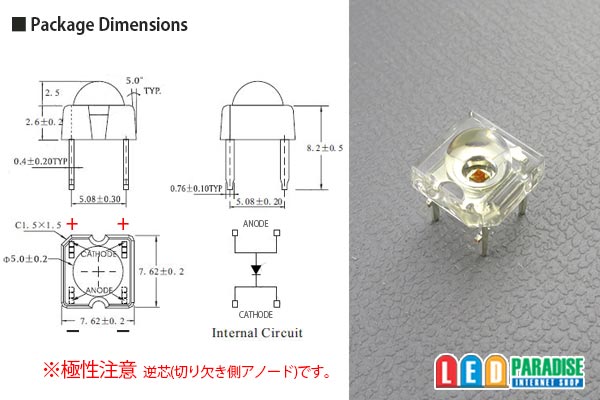

※極性が、逆芯タイプ(切り欠き側アノード)に変更になっております。
  製品ラベルの極性表示でご確認下さい。




※販売単位をお選び下さい

 10個セット  1,200円
 30個セット  3,300円
 50個セット  5,000円
 60個セット  6,000円
100個セット  9,500円
120個セット 11,400円
バラ販売     150円

※脚に放熱板の無いタイプです。


発熱がありますので、車などでお使いの場合、
なるべく低い電流値で点灯させて下さい。
50mA程度でも十分明るいです

Vf : 2.2V(typ)
If : 120mA
Flux : 15-20lm @120mA
Angle : 80°
WL:618-630nm

中国製 オリジナル

■12車で抵抗を使って点灯させる場合の例

約100mA
LED5個(+)-【1W 39Ω】-LED-LED-LED-LED-LED(-)
LED4個(+)-【1W 62Ω】-LED-LED-LED-LED(-)
LED3個(+)-【2W 82Ω】-LED-LED-LED(-)
LED2個(+)-【2W 100Ω】-LED-LED(-)
LED1個(+)-【2W 120Ω】-LED(-)

※12V車ではLED5個直列が限度です。
6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でテール/ストップ設計例

テール(+)【1/4W360Ω】-【1W22Ω】-LED-LED-LED-LED-LED(-)
         ストップ┛

※各入力側に整流用ダイオードを必ず接続して下さい。
※改造はご自身でテストの上自己責任でお願いします。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
※発熱がありますのでLED同士の間を空けて配置して下さい。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
