ホーム5mm広角LED5mm広角緑色LED MAX7000mcd
商品詳細

5mm広角緑色LED MAX7000mcd[0371]

販売価格: 50円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

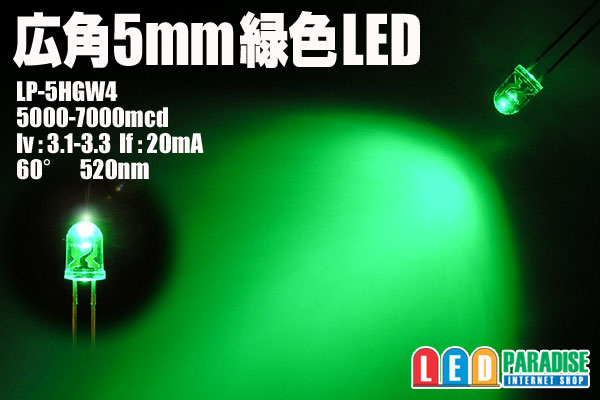

広角60°5φ緑色LED MAX7000mcd
LP-5HGW4

NEW!!緑色広角タイプ入荷いたしました。
フットランプ等、広い範囲を照らしたい場合に最適です。

広角タイプですので、狭角の物と比べると
光度は下がってますが、
20°18000-21000mcdのLEDと同じ芯材を
使用していますので、とても明るいLEDです。


■販売単位をお選び下さい。
  10本セット    500円
  50本セット  2200円
100本セット  3800円
  バラ販売     100円


LP-5HGW4
5000-7000mcd Vf:3.1-3.3V If:20mA 60°520nm

中国製


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
    お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

LED3個  (+)-【1/4W 240Ω】-LED-LED-LED-(-)
LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
LED1個  (+)-【1/2W 56
0Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

  ○20mA流す場合 CRD E-103×2個並列
     【CRD E-103】
   (+)-          -LED-LED-LED-(-)
      【CRD E-103】

  ○15mA流す場合
   (+)-【CRD E-153】-LED-LED-LED-(-)


  ※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
  ※改造はご自身でテストの上自己責任でお願いします。

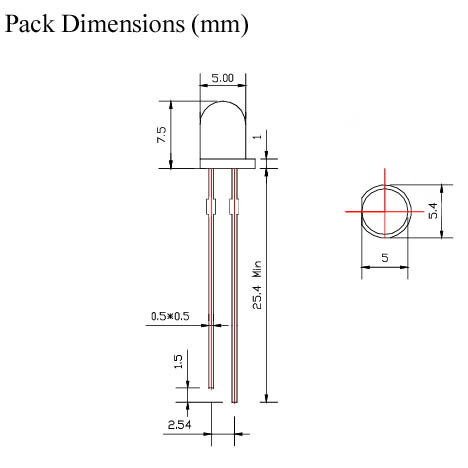

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
