ホーム5mm広角LED5mm広角黄色LED MAX5000mcd
商品詳細

5mm広角黄色LED MAX5000mcd[0331]

販売価格: 40円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

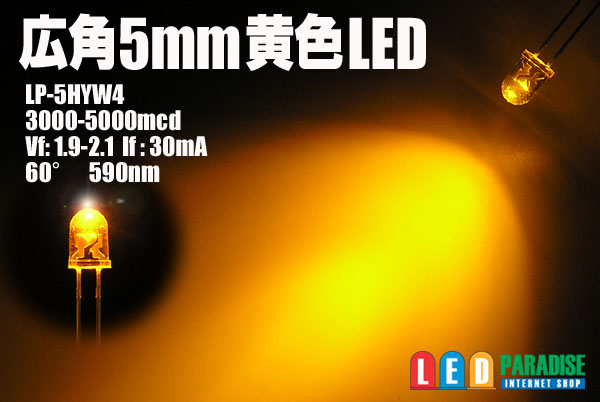

広角60°5φ黄色LED
LP-5HYW4

NEW!!黄色広角タイプ入荷いたしました。
ウインカーのLED化や広い範囲を照らしたい場合に最適です。
斜めからの認識もばっちりです。

■販売単位をお選び下さい。
  10本セット    400円
  50本セット  1800円
100本セット  3500円
  バラ販売    100円


広角タイプですので、狭角の物と比べると光度は下がってますが、
20°18000-20000mcdのLEDと同じタイプの芯材を
使用していますので、とても明るいLEDです。

LP-5HYW4
3000-5000mcd Vf:1.9-2.1V If:30mA 60°590nm



■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個 (+)-【1/4W 430Ω】-LED-LED-LED-(-)

※12V車ではLED5個直列が限度です。5個以上点灯させる
 場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

  【CRD E-103】
(+)-       -LED-LED-LED-LED-(-)
  【CRD E-103】
○15mA流す場合 CRD E-153

(+)-【CRD E-103】-LED-LED-LED-LED-(-)

※あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。

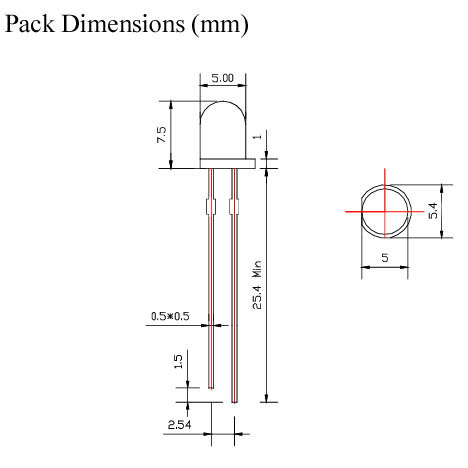

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
