ホーム | チップLED > 高演色chipLED高演色3528チップLED電球色
商品詳細

高演色3528チップLED電球色[1852]

販売価格: 60円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

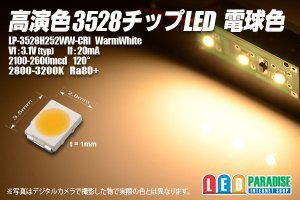

高演色3528チップLED電球色 2800-3200K

高演色照明用の3528チップLED入荷いたしました。
車のルームランプや、メーターパネル
また、建築模型・鉄道模型の照明再現に是非お試し下さい。

新しい薄型t=1mmの3528チップLEDです。

※販売単位がありますのでご選択下さい。
5個セット   300円
10個セット  500円
30個セット  1,350円
50個セット  2,000円
60個セット  2,400円
100個セット 3,800円
120個セット 4,560円

LP-3528H252WW-HCRI

Vf:3.1V(typ)
If:20mA
Iv:2100-2600mcd
CCT:2800-3200K
Angle:120°
Ra: 80+

中国製 オリジナル


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車、抵抗を使って点灯する場合の例(最大電圧14.4V)
 LED3個  (+)-【1/4W 270Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○18mA流す場合 CRD E-103 or S-183T

  (+)-【CRD S-183T】-LED-LED-LED-(-)



4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
 改造はご自身でテストの上自己責任でお願いします。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
