ホーム | 日亜化学 > 5mm砲弾型日亜 NSPW510HS-K1 白色 b2W
商品詳細

日亜 NSPW510HS-K1 白色 b2W[2182]

販売価格: 80円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

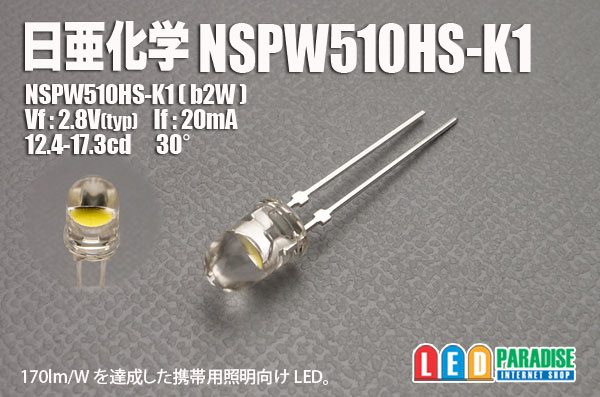

日亜広角白色LED NSPW510HS-K1

170lm/Wを達成した日亜の新製品NSPW510HS-K1入荷いたしました
とても明るい最新LEDを是非お試しください。

NSPW510HS-K1 (b2W) ストッパーあり
Vf:2.8V(typ)
If:20mA
色調:b2
光度:Wランク:12.4-17.3cd
指向角:30°

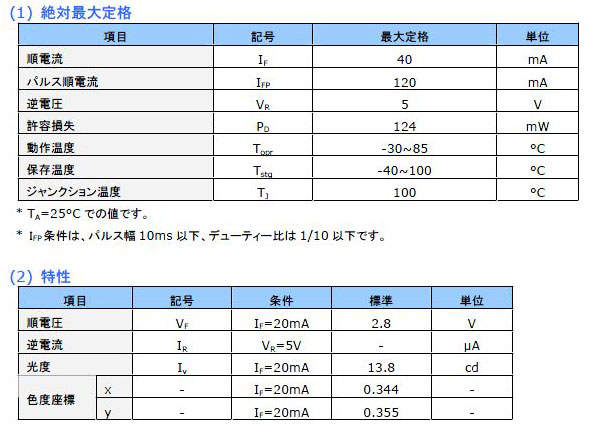

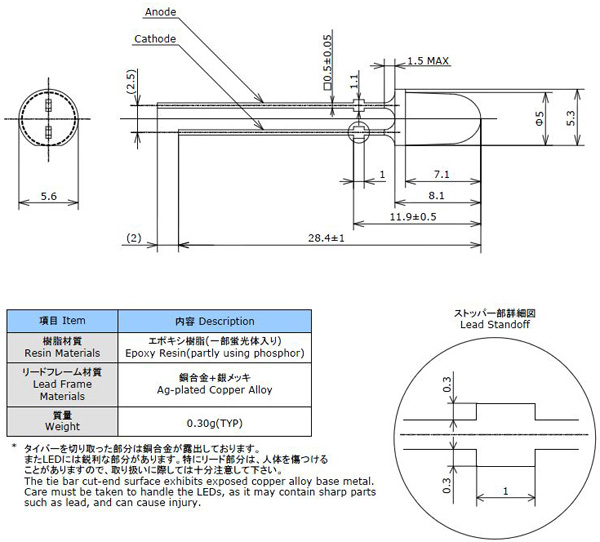

詳しくは、データシートPDF


■販売単位をお選び下さい。
10本セット   800円 (1本あたり 80円)
30本セット   2250円 (1本あたり 75円)
50本セット   3500円 (1本あたり 70円)
100本セット  6500円 (1本あたり 65円)
バラ販売    150円


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 300Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/2W 470Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○約18mA流す場合 CRD E-183×3個並列


  (+)-【CRD E-183】-LED-LED-LED-(-)


○約20mA流す場合 CRD E-153×4個並列

    【CRD E-103】
  (+)-         -LED-LED-LED-(-)
     【CRD E-103】


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

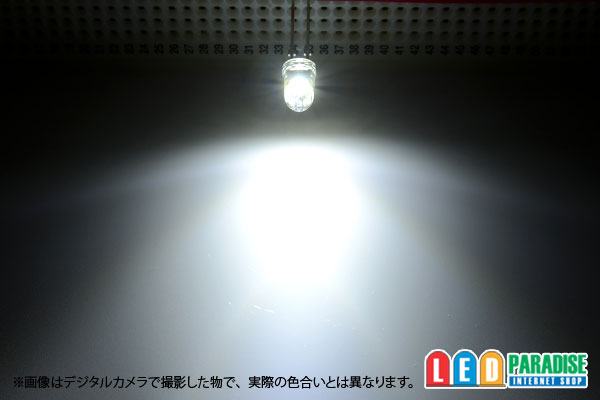

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
