ホーム3mm砲弾型LEDHWLH-A32A-31 3mm電球色 HRD
商品詳細

HWLH-A32A-31 3mm電球色 HRD[0553]

販売価格: 80円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:
■こちらの商品は、在庫が無くなり次第取扱終了となります。

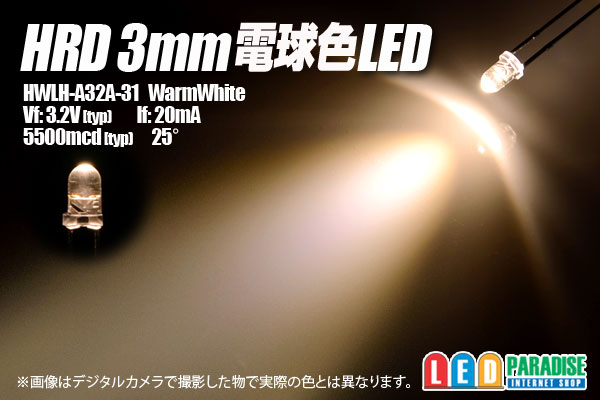

HRD社 3mm電球色 HWLH-A32A-31

HRD社の3mm電球色LED です。
鉄道模型等によく利用されており、裸電球に近く赤みがある綺麗な電球色です。

■販売単位をお選び下さい。
10本セット   750円
50本セット   3500円
100本セット   6500円
バラ販売1本  100円

HWLH-A32A-31
Vf:3.2V(typ)
If:20mA
Iv:5500mcd
Angle:25°
メーカーデータシートpdf

HWLH-A32A-32は、旧タイプで廃盤になっています。

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】

○18mA流す場合 CRD E-183

 (+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

※ご注意※
写真では正確な色再現が出来ません。お使いのPC環境で見たままの
色で届く訳ではございませんのでご了承ください

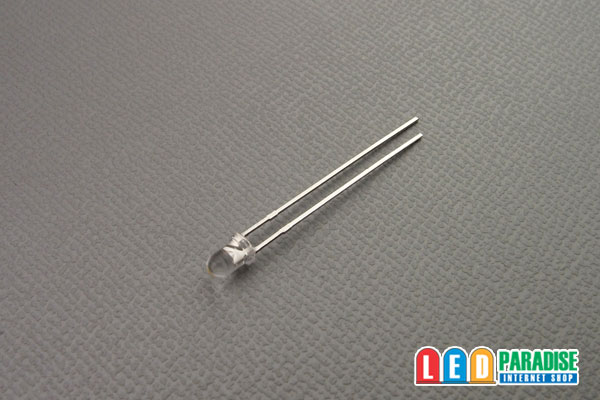

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
