ホーム円筒型LED5mm円筒型黄色LED
商品詳細

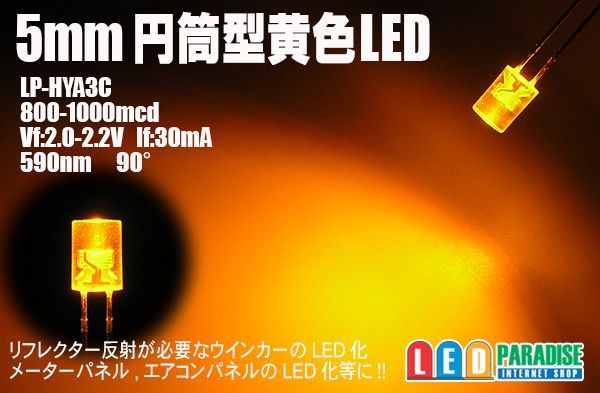

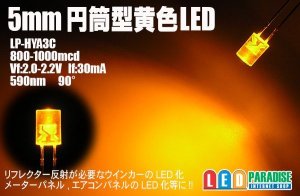

5mm円筒型黄色LED[1131]

販売価格: 50円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

  今まで苦労してLEDを加工してた方へ!!
 超拡散円筒型黄色LEDです。

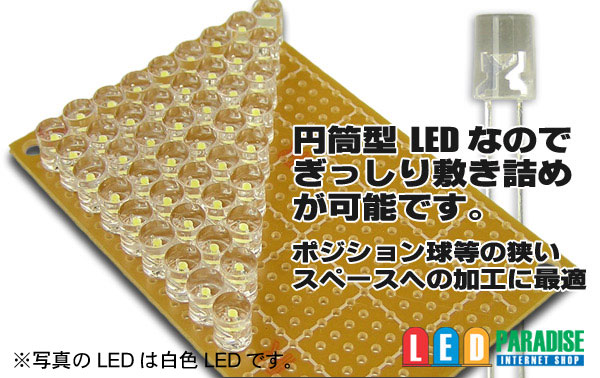

 円筒型なので、基盤にギッシリ敷き詰める事ができます!!

 メーターパネルやエアコンパネル
 リフレクタ反射の必要なウインカーのLED化に如何ですか?
 ※ハイフラ防止用抵抗取り扱っております。

 超拡散型ですので当然輝度は下がりますが
 20°20000mcdのチップと同じ物を使用しています。
 このLEDめちゃくちゃ明るくてお勧めです。

※販売単位をお選び下さい。
 10本セット   500円
 50本セット  1900円
100本セット  3500円
バラ販売    100円


Vf=2.0〜2.2V If=30mA 800-1000mcd 590nm 90°
 Tsld:260°C for 5 Seconds



 中国製



■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

  LED5個  (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
  LED4個  (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
  LED3個  (+)-【1/4W 430Ω】-LED-LED-LED-(-)

 ※12V車ではLED5個直列が限度です。
   6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

  ○20mA流す場合 CRD E-103×2個並列 LED 1個〜5個

     【CRD E-103】
   (+)-          -LED-LED-LED-LED-(-)
      【CRD E-103】


   5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

  ※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
  ※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
   あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。





他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
