ホームCOBテープLED再配線方法

■ COBテープLED カット後の残りを再利用する際の配線方法紹介です。

COBテープはカット位置でカット可能です。LEDチップの間隔が狭いので、慎重にチップの間をカットして下さい。 ※注意※ カット時は必ず電源をOFFにして下さい。

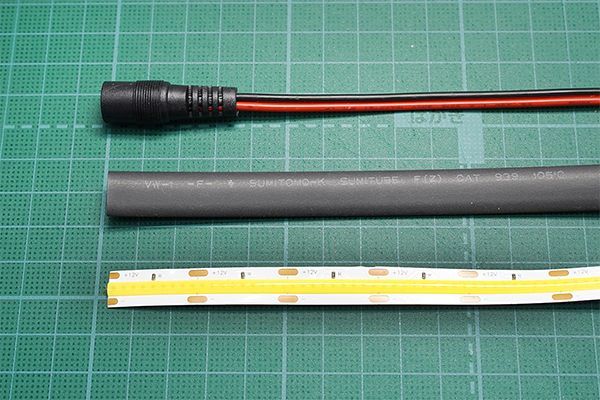

 1.ACアダプターに直結出来るよう 赤黒DCジャックケーブル 1m[6321] を使用します。(今回は短く切ってあります。)  接続部の処理は熱収縮チューブ スミチューブF(Z)[6425]  8mmを使用しました。

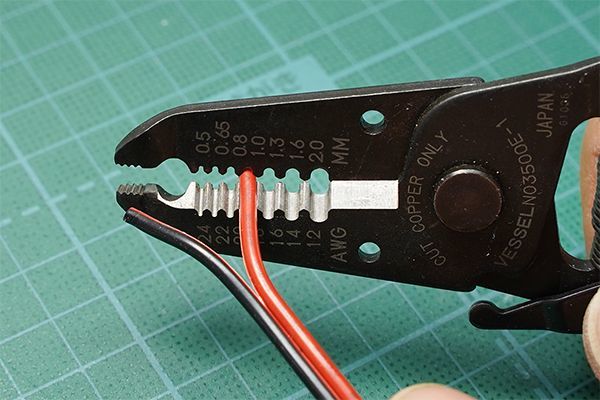

 2. 赤黒DCジャックケーブルの被服を約6mm程度剥きます。
電線の被服剥きは、 VESSEL ワイヤーストリッパー 3500E-1[5834]  を使用しました。

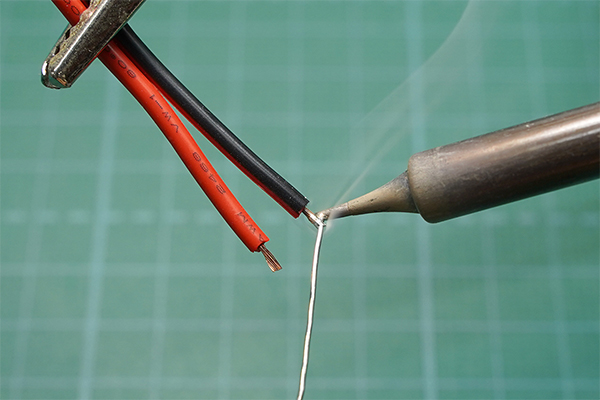

 3.電線の被覆を剥いたら、両方予備ハンダをしておきます。

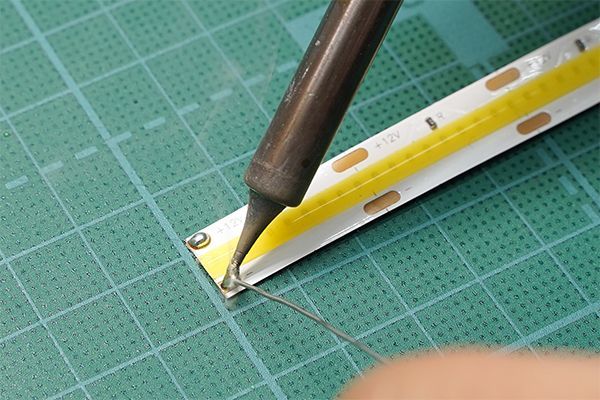

 4.テープの電極にハンダを盛っておきます。

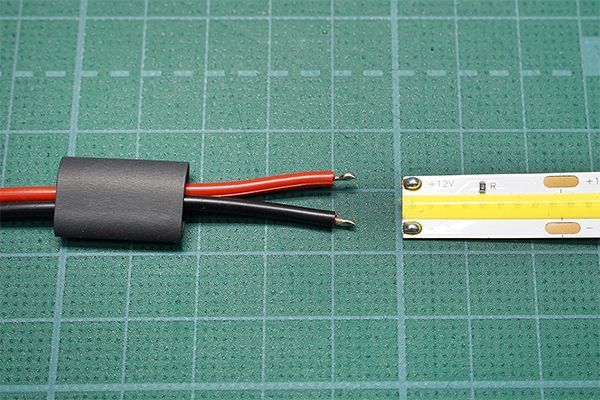

 5. スミチューブ8mmを約2cm程度にカットして先に電線に通しておきます。
 6. 極性を確認して(赤:+   黒:-) 電線とテープLEDをハンダ付けします。
 電線を重ねた上から半田こてで押さえて、潜り込ませるようにハンダ付けします。

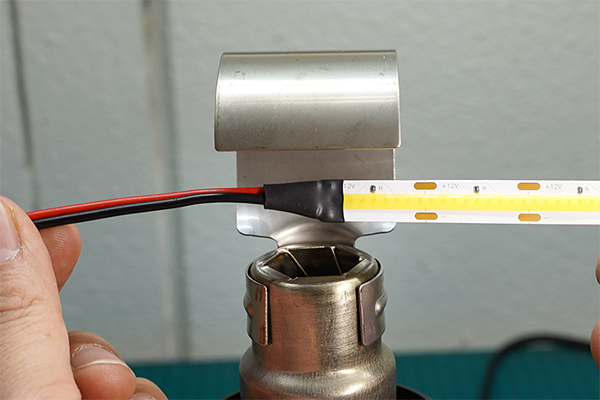

 7. スミチューブを接合部分にセットして、ヒートガンで収縮させます。(ドライヤーでも代用可能です。)
 COBテープの場合間隔が狭いので、LEDチップが1~2個隠れてしまいます。

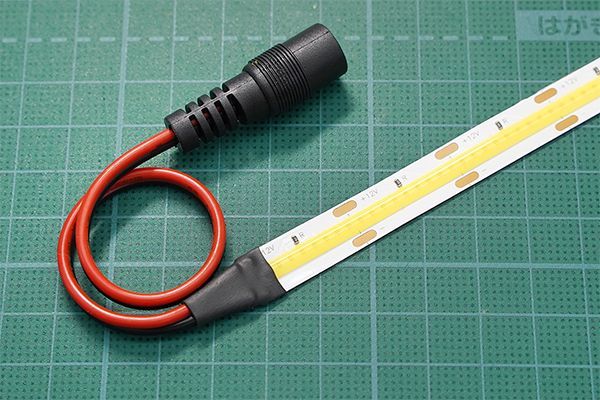

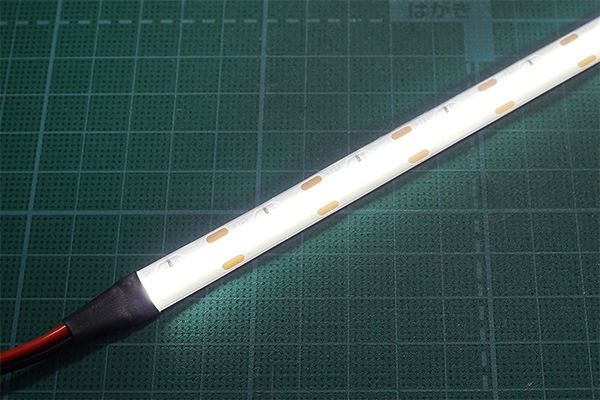

 8. 再配線加工完了です。ACアダプターに接続してご使用下さい。

使用パーツ

COBラインテープLED12V
赤黒DCジャックケーブル 1m[6321]
スミチューブF(Z)[6425]  8mm

VESSEL ワイヤーストリッパー 3500E-1[5834]
