ホーム | 専用基板 > T10バルブ基板T10 5060 5LEDタワー基板
商品詳細

T10 5060 5LEDタワー基板[4846]

販売価格: 150円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:
T10 5060(5050) 3chip 5LED タワー基板

エルパラオリジナルT10 5060 5LEDタワー基板が、入荷いたしました。

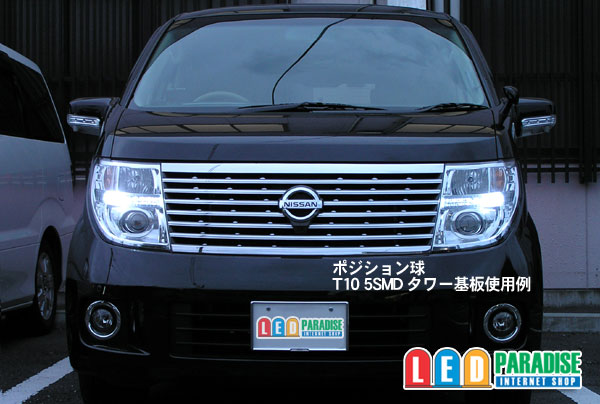

3chipSMDを5個も使用しているため とても明るいT10ウェッジ球が出来上がります。

T10ウェッジベースA型に対応
※ご注意 T10ウェッジベースB型には適合しません

※5060と5050SMDはメーカーの呼び名が違うだけで同じ寸法です。
※制作例は切り欠き側アノード(+)のLEDです。LEDによって極性が異なりますのでご注意下さい。

■販売単位をお選び下さい。
 バラ販売    150円
  10個セット  1300円

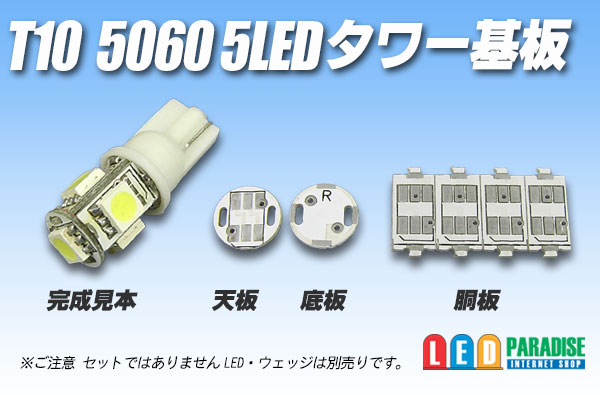

■セット内容・サイズ(約)
 天板×1枚 :φ10mm×0.9mm
 胴板×4枚 :13.5mm×6.5mm×0.9mm
 底板×1枚 :φ9.8mm×0.9mm

■ご注意■
○半田付けが細かいのと、発熱の問題等がありますので
  ご自身で工夫の出来る 中級者様以上向けの商品です。
○写真中のLED・抵抗・配線・口金等は別売りです。価格は基板単体の価格となります。

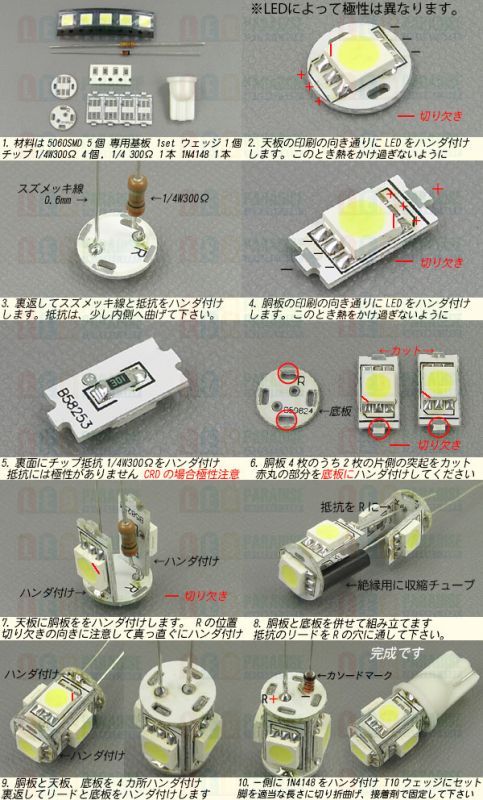

○説明書等ございません 2枚目の写真をご参考に製作して下さい。
○一部基板には製作に問題のない穴の開いている物がございます。
これは製造時に必要な物で不良ではございません。
○一部印刷にかすれや位置ズレ等がある場合がございます。
上記ご了承の上ご購入くださいますようお願いいたします。

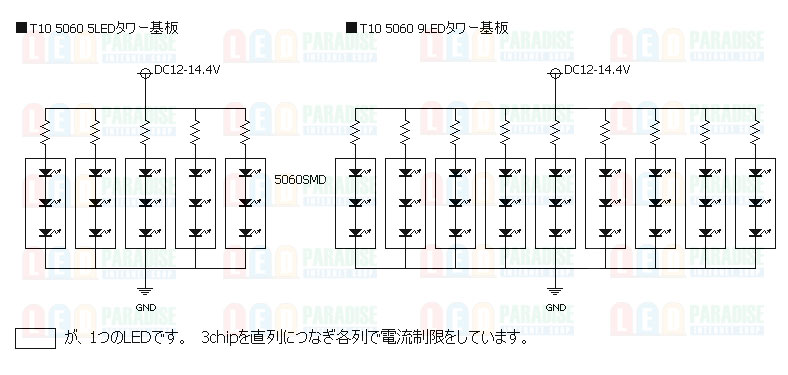

■抵抗参考値(12V車)
 5060白の場合  1/4wチップ抵抗 300Ω〜430Ω程度

■CRDの場合    S-123TかS-103程度

※発熱が大きいので点灯環境に応じて調整してください。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
