ホーム | OptoSupplyLED > UltraFluxLEDUltraFluxLEDすみれ色 LP-K7DLZ281P
商品詳細

UltraFluxLEDすみれ色 LP-K7DLZ281P[2364]

販売価格: 50円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

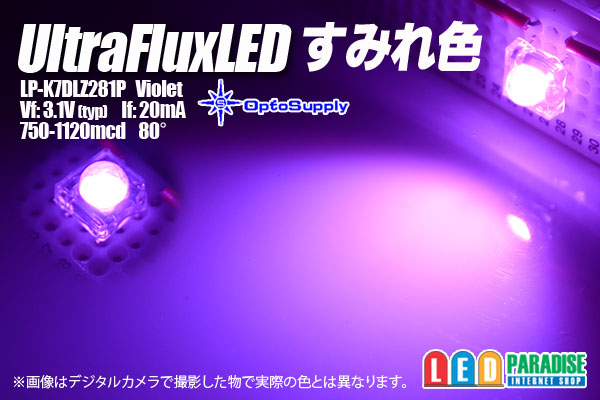

■UltraFluxLEDすみれ色 LP-K7DLZ281P

UltraFluxLEDすみれ色入荷致しました。
店長が、OptoSupplyさんにお願いして作っていただいた特注色です。
色合いも良く、扱いやすい5mmFluxタイプです。是非お試し下さい。

※販売単位をお選び下さい
10個セット  500円
30個セット  1,350円
50個セット  2,100円
60個セット  2,520円
100個セット 3,900円
120個セット 4,680円
バラ販売    100円

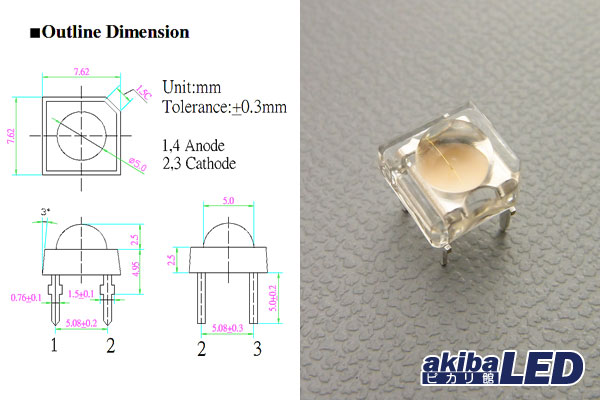

LP-K7DLZ281P データシート(参考データ)

Vf=3.1V(typ) If=20mA 750-1120mcd 80°
※参考データ

※こちらの製品は、内部にヒビのような物が有る場合がございます。
 メーカーでは、不良品ではないとの回答です。御了承の上お買い求め下さい。


■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V) 約30mA

 LED3個  (+)-【1/4W 270Ω】-LED-LED-LED(-)
 LED2個  (+)-【1/2W 430Ω】-LED-LED(-)
 LED1個  (+)-【1/2W 560Ω】-LED(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

 ○20mA流す場合 CRD E-103×2個並列  LED 1〜3個直列

   【CRD E-103】
(+)-        -LED-LED-LED-(-)
   【CRD E-103】


 ○18mA流す場合 CRD E-183 1本  LED 1〜3個直列


(+)-【CRD E-183】-LED-LED-LED-(-)

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
