ホーム | ユニバーサル基板 > サンハヤト基板LEDスティック基板 UB-LED02
商品詳細

LEDスティック基板 UB-LED02[4141]

販売価格: 368円 (税込)
[在庫あり]
数量:

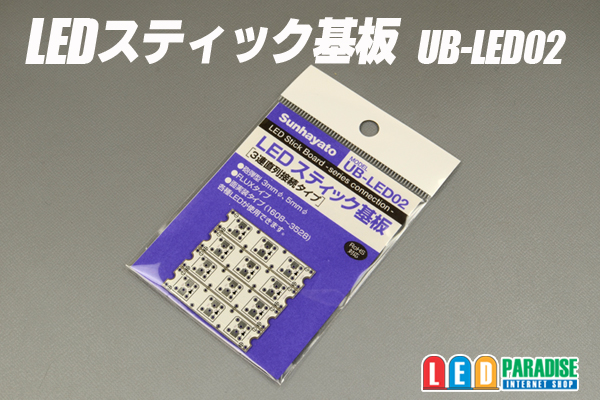

LEDスティック基板 UB-LED02

□LEDが3つ直列接続されている基板です。
□表面実装から砲弾型までさまざまな形のLEDが実装できます。
□制限抵抗や定電流ダイオードが実装できるランドが設けられています。
□照明・イルミネーションに最適な白レジスト仕上げです。
□Vカット部分で簡単に割ることができ、4枚の基板に分割できます。

■特徴

・砲弾型3mmφ、5mmφ、10mmφ

・角型LED(FLUXタイプ)

・面実装タイプ(1608〜3528)

の各種LEDが使用できます

使い方は、サンハヤト電子工作ブログ


主な仕様

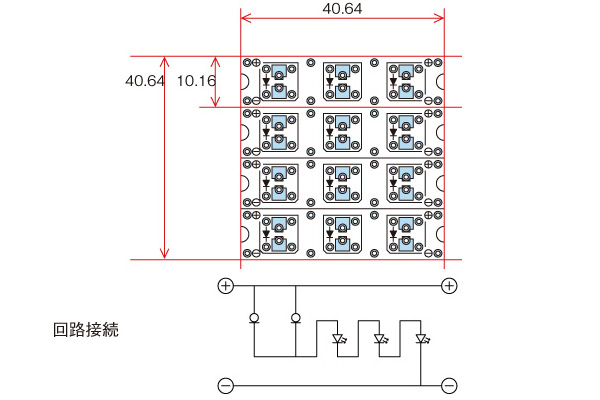

寸法 40.64×40.64mm(カット後:10.16×40.64mm 4枚)
材質・板厚 両面ガラスコンポジット(CEM-3)1.0mmt
仕上処理 スルーホール、鉛フリー半田レベラー、両面白レジスト、黒色シルク




他の写真もご覧下さい
(画像をクリックすると大きく見られます)
