ホーム | FluxLED > 5mmFluxLEDピンクFluxLED OptoSupply
商品詳細

ピンクFluxLED OptoSupply[3315]

販売価格: 50円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

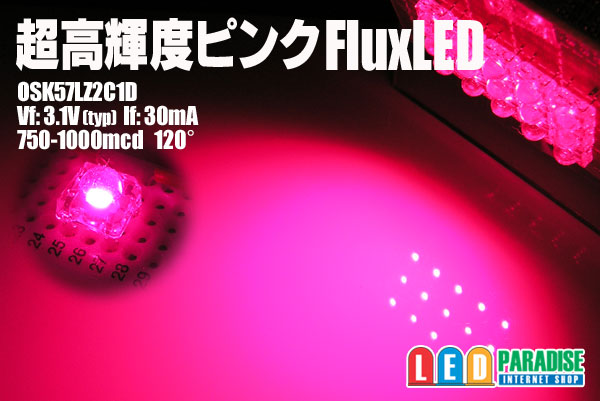

OptosupplyピンクFluxLED

女性に人気のピンク Fluxタイプです。
以前訳あり品で販売していた物と同品番の 新ロットA品です。


※販売単位がございますのでお選び下さい
10個セット  500円
50個セット  2200円
100個セット 3900円
バラ販売 100円
500個袋入り価格ご相談下さい


OSK57LZ2C1D
Vf:3.1v(typ)
If:30mA 50mA(max) (20mA以下推奨)
Iv:750-1000mCD
Angle:120°

メーカーデータシートpdf


※ご注意
 ピンク色は経年変化で退色致します。(期間は点灯環境によって異なります)
 色合いにばらつきがある場合がございます。
  画像はデジタルカメラで撮影した物で、実際の色とは異なります。
 上記ご理解の上お求め下さい。

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
  お気軽にお申し付けください。(無料)

■12V車、抵抗を使って点灯する場合の例(最大電圧14.4V)

 LED3個  (+)-【1/4W 270Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 560Ω】-LED-(-)


※12V車ではLED2個直列が限度です。
3個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例


 ○20mA流す場合 CRD E-153 2本並列

    【CRD E-103】
  (+)-        -LED-LED-LED-(-)
    【CRD E-103】


 ○18mA流す場合 CRD E-183 1本

  (+)-【CRD E-183】-LED-LED-LED-(-)


4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
 改造はご自身でテストの上自己責任でお願いします。
