ホーム | チップLED > 3216chipLED白色チップLED 3216
商品詳細

白色チップLED 3216 [1860]

販売価格: 50円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

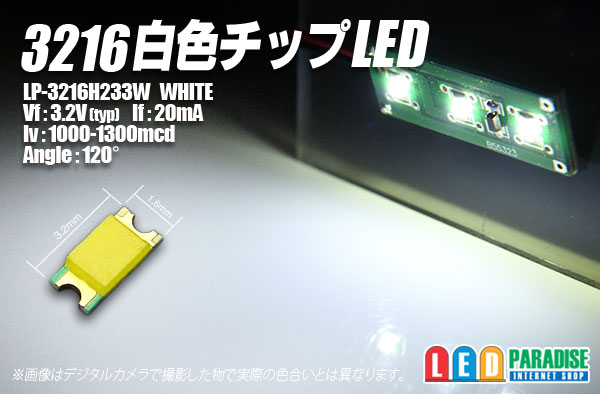

超高輝度白色チップLED 3216 LP-3216H233W

超激光のチップLED入荷いたしました。
メーターパネルやエアコンパネル
鉄道模型などにも最適です。

※販売単位がありますのでご選択下さい。
5個セット   300円
10個セット  500円
30個セット  1,350円
50個セット  2,000円
60個セット  2,400円
100個セット  3,500円
120個セット  4,200円

LP-3216H233W WHITE
Vf:3.2V(typ)
If:20mA
Iv:1000-1300mcd
Angle:120°

中国製 オリジナル

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車、抵抗を使って点灯する場合の例(最大電圧14.4V)
 LED3個  (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列
    【CRD E-103】
  (+)-        -LED-LED-LED-(-)
     【CRD E-103】

○18mA流す場合

  (+)-【CRD E-183】-LED-LED-LED-(-)

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
 改造はご自身でテストの上自己責任でお願いします。
