ホーム | 専用基板 > 両口金基板S8.5 5060SMD 9LED基板
商品詳細

S8.5 5060SMD 9LED基板[4836]

販売価格: 80円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

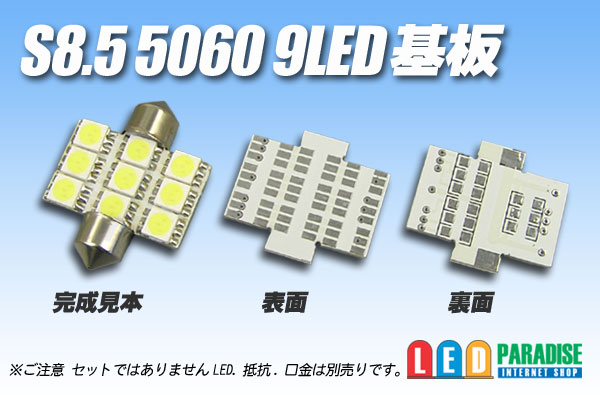

S8.5 5060SMD 9LED基板

5060SMD 9LED基板入荷いたしました。
3chipSMDを9個も使った とても明るいルーム球が出来上がります
自作LED電球に是非チャレンジしてみて下さい。

■販売単位をお選び下さい。
バラ販売    80円
10枚セット   600円
100枚セット 4800円

基板サイズ          25.6mm×23mm×1.3mm
仕上がり寸法の目安(約)  32.5mm×25.6mm×8.5mm
※寸法は、仕上がり具合によって異なります。
※10*31電球より大きくなりますので、取り付ける場所の寸法に合うか
  必ず確認の上お買い求め下さい。


※ご注意
○写真中のLED・口金・抵抗等は別売りです 価格は基板単体の価格となります。

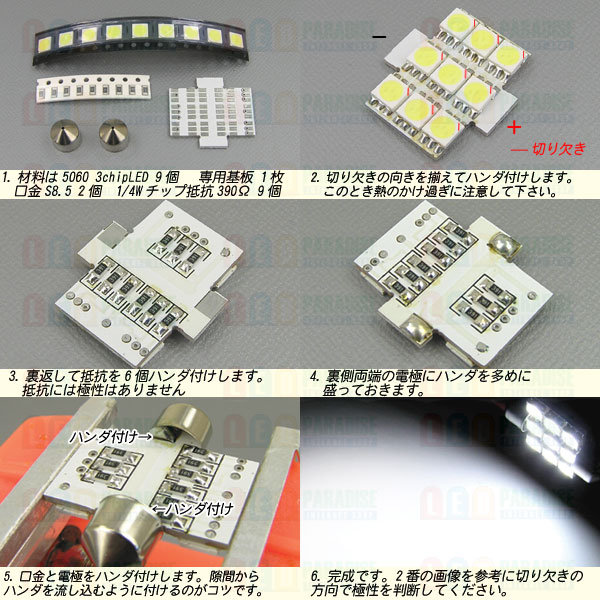

○説明書等ございません 2枚目の写真をご参考に製作して下さい。
○大変細かいパターンの基板です。ハンダ付けにもコツが必要です。誰でも簡単に作れる
 という物ではありませんのでご了承下さい。


■抵抗参考値
5060白・5060電球色・5060青の場合   1/4wチップ抵抗 390Ω程度×9個
CRDの場合 S-153T S-123T等

抵抗値は、あくまでも参考値です。
発熱が大きい場合には,抵抗値を大きくするなど、点灯環境に合わせて調整して下さい。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
