ホーム | FluxLED > 3chipFlux3chipFluxLED黄色 LP-5FCITYCT
商品詳細

3chipFluxLED黄色 LP-5FCITYCT[2331]

販売価格: 80円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

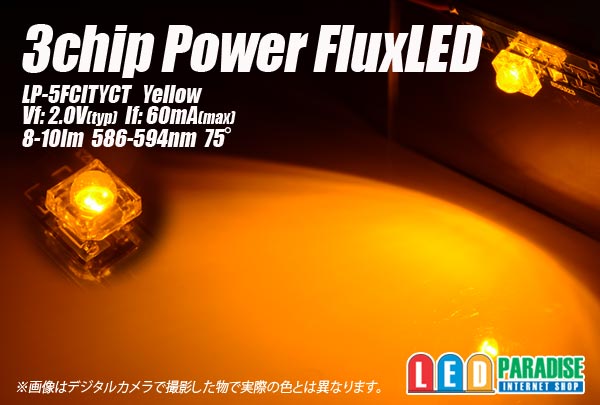

3chipFluxLED黄色 LP-5FCITYCT

新型番に切り替わりになっております。
1つのLEDに3つのチップが入った 3chipFluxLEDです。
1つでLED3個分の、とても明るいLEDです。
お値段もお求めやすくなりましたので、是非お試し下さい。


■販売単位をお選び下さい
10個セット  800円
30個セット  2,100円
50個セット  3,000円
60個セット  3,600円
100個セット  5,500円
120個セット  6,600円
バラ販売     100円

※ご注意

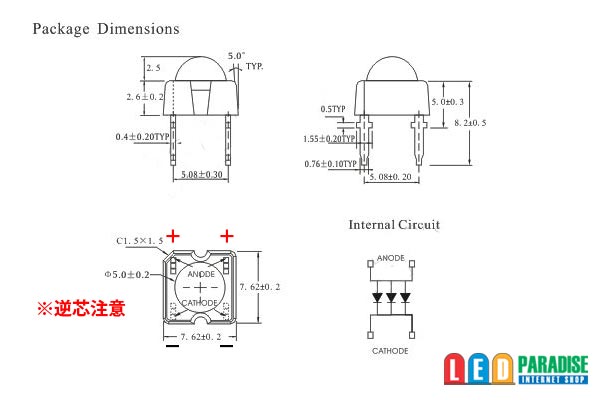

・通常のFluxと逆の極性(切り欠き側がアノード+)になっております。


LP-5FCITYCT
Vf : 2.0V(typ)
If : 60mA(max)
Flux : 8-10lm
Angle : 75°
Wl : 586-594nm

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)約45mA
LED5個(+)-【1/2W 100Ω】-LED-LED-LED-LED-LED(-)
LED4個(+)-【1/2W 150Ω】-LED-LED-LED-LED(-)
LED3個(+)-【1W 200Ω】-LED-LED-LED(-)
LED2個(+)-【1W 240Ω】-LED-LED(-)
LED1個(+)-【1W 300Ω】-LED(-)

※12V車ではLED5個直列が限度です。
6個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

○45mA流す場合 CRD E-153×3個並列

   【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-(-)
   【CRD E-153】


○36mA流す場合 CRD E-183×2個並列

   【CRD E-183】
(+)-         -LED-LED-LED-(-)
   【CRD E-183】



4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。

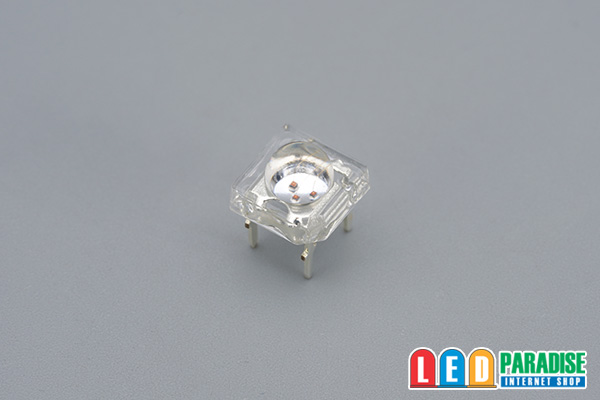

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
