ホーム | FluxLED > 5mmFluxLEDKingBright 赤色FluxLED L-7679C1SEC-H
商品詳細

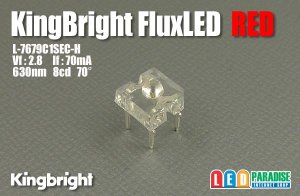

KingBright 赤色FluxLED L-7679C1SEC-H[0745]

販売価格: 70円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:
KingBrightの赤色FluxLED入荷いたしました。

※販売単位がございますのでお選び下さい
10個セット   600円
50個セット  2500円
100個セット 4500円

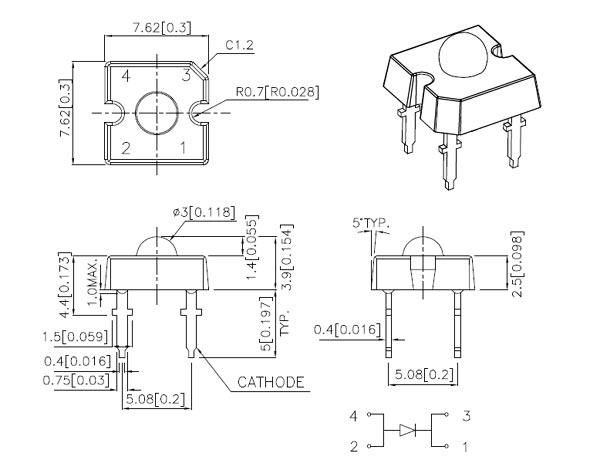

L-7679C1SEC-H
Vf : 2.8v
If : 70mA
Iv : 8000mcd
Angle : 70°
630nm

※電子工作初心者の方、12V車用の配線図をご用意してございます。
テール/ストップ、ダブル球の配線方法も記載してございます。
お買い上げ時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

LED4個  (+)-【1/2W 68Ω】-LED-LED-LED-LED-(-)
LED3個  (+)-【1/2W 120Ω】-LED-LED-LED-(-)
LED2個  (+)-【1W  180Ω】-LED-LED-(-)
LED1個  (+)-【1W 240Ω】-LED-(-)

※12V車では赤FLUXLED5個直列が限度です。
5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

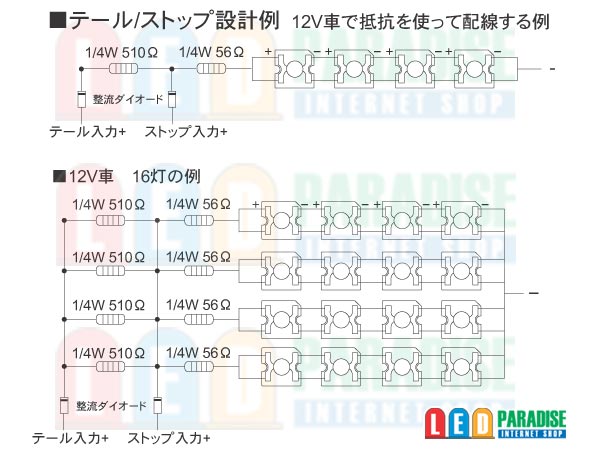

■12V車でテール/ストップ設計例 LED直列4個
 回路は配線図に記載してございます。

テール(+)【1/4W 510Ω】-【1/2W 56Ω】-LED-LED-LED-LED-(-)
         ストップ┛

※各入力側に整流用ダイオード(1N4007)等を接続して下さい。
※改造はご自身でテストの上自己責任でお願いします。
他の写真もご覧下さい
