ホーム | チップLED > 2012chipLED2012電球色チップLED
商品詳細

2012電球色チップLED[1651]

販売価格: 60円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

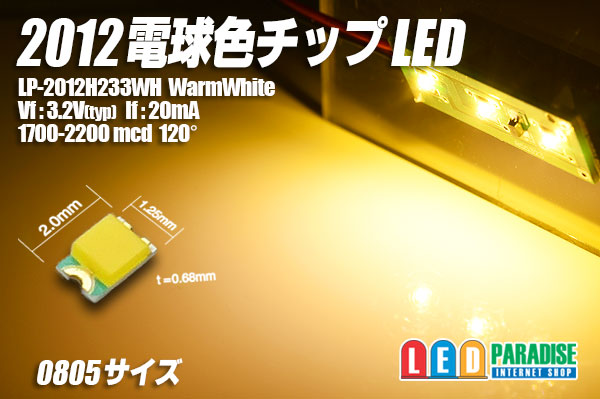

2012(0805)電球色チップLED

超激光の2012電球色チップLED新型番で入荷いたしました。
メーターパネルやエアコンパネルの打ち替えや
鉄道模型・商業模型・ジオラマなどにも最適です。

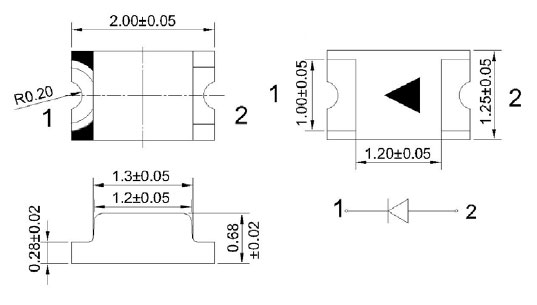

2012(0805)サイズ
2.0mm×1.25mm×0.68mm

※販売単位がありますのでご選択下さい。
5個セット    300円
10個セット   500円
30個セット  1,350円
50個セット  2,000円
60個セット  2,400円
100個セット  3,800円
120個セット  4,560円


LP-2012H233WH

Vf:3.2V(typ)
If:20mA
1700-2200mcd
120°
中国製 オリジナル

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車、抵抗を使って点灯する場合の例(最大電圧14.4V)
 LED3個  (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○20mA流す場合 CRD E-103×2個並列
    【CRD E-103】
  (+)-        -LED-LED-LED-(-)
     【CRD E-103】

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
 改造はご自身でテストの上自己責任でお願いします。
