ホーム | チップLED > 3020chipLED3020電球色チップLED LP-YKAU3020WW
商品詳細

3020電球色チップLED LP-YKAU3020WW[1751]

販売価格: 40円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

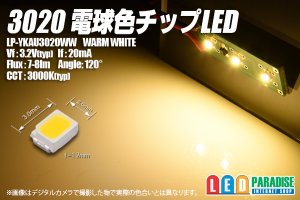

3020電球色チップLED LP-YKAU3020WW

3020電球色チップLED新型番で入荷いたしました。
以前のものとはメーカーが異なりますのでご注意ください。

メーターパネルやエアコンパネルポジション球に敷き詰めたり
鉄道模型やジオラマ、建築模型などにも最適です。

扱いやすい3020タイプ

※販売単位がありますのでご選択下さい。

 5個セット   200円
10個セット   350円
30個セット   990円
50個セット  1,500円
60個セット  1,800円
100個セット  2,800円
120個セット  3,360円


LP-YKAU3020WW

Vf:3.2V(typ)
If:20mA
Flux : 7-8lm
CCT : 3000K(typ)
Angle : 120°

中国製 オリジナル

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車、抵抗を使って点灯する場合の例(最大電圧14.4V)
 LED3個  (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例


 ○18mA流す場合 CRD E-183×1個使用 (LED1〜3個直列)

  (+)-【CRD E-183】-LED-LED-LED-(-)



 ○20mA流す場合 CRD E-103×2個並列 (LED1〜3個直列)

    【CRD E-103】
  (+)-         -LED-LED-LED-(-)
     【CRD E-103】

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
 改造はご自身でテストの上自己責任でお願いします。

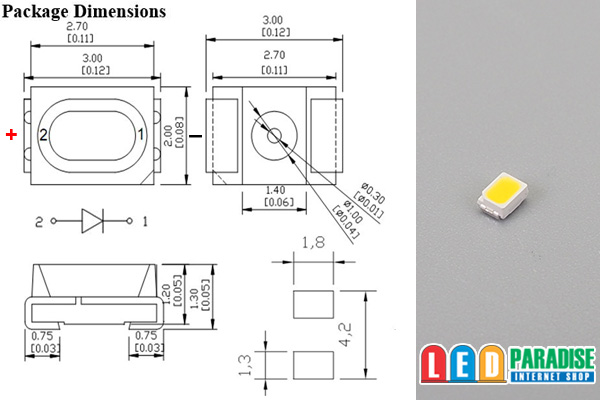

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
