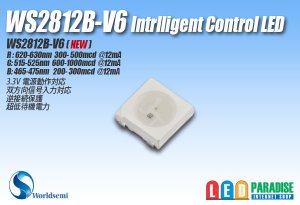

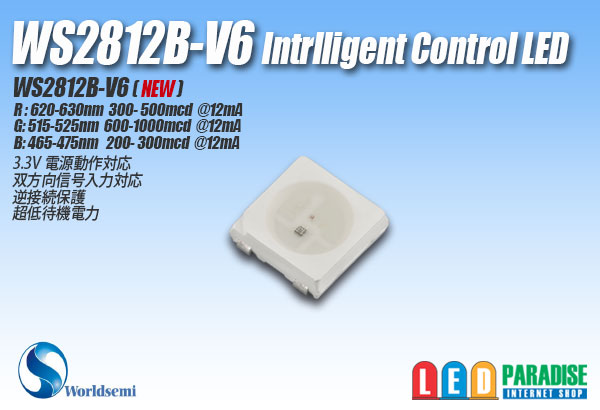

WS2812B-V6 NeoPixel RGB　WorldSsemi

WorldSsemiのIC内蔵NeoPixel RGB LED新改良型のV6バージョンです。
5050パッケージ　4本脚タイプ,マイコンでLED1個単位の制御が可能です。
マイコン不要の専用コントローラー(別売)もご用意してございます。

従来V5から大幅改良され、3.3Vマイコンとの接続性・DI/DO双方向信号対応・
待機電流などが向上した新世代モデルとなります。

※リール単位の販売も行っております。
まとまった数で出ることが多く大量の場合は事前に在庫確認をお願いいたします。


販売単位をお選び下さい　(価格は消費税込み)
5個セット　　　　 180円
10個セット　 　　 300円
30個セット　 　　 900円
50個セット　　　1,300円
60個セット　　　1,560円
100個セット　　 2,400円
120個セット　　 2,880円
1000個/リール　18,000円

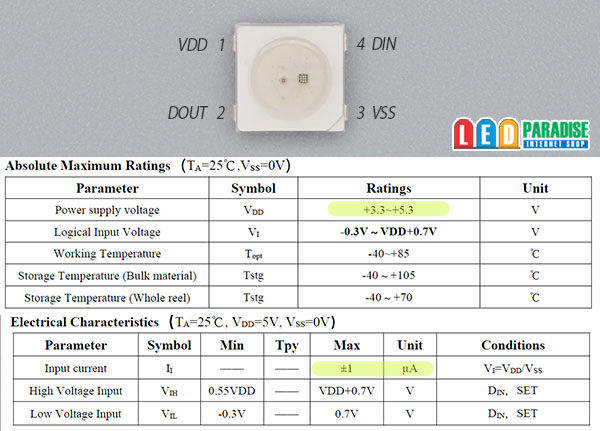

■製品仕様

電源電圧 ：Vdd +3.3〜+5.3V
信号電圧 ：Vin -0.3〜Vdd+0.7V
動作温度 ：-40℃〜85℃
保管温度 ：-40℃〜105℃
定格電流 ：16mA (max)
発光色　 ：赤 620-630nm 300- 500mcd @12mA
　　　　 　緑 515-525nm 600-1000mcd @12mA
　　　　 　青 465-475nm 200- 300mcd @12mA
PWM周波数：2kHz
通信形式 ：単線シリアル (8bit×3灯 G-R-B)
通信速度 ：800kbps

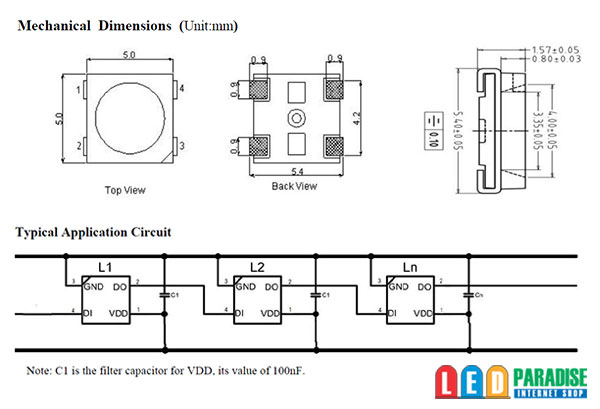

本体寸法 ：5.0×5.4×1.57mm（約）

VDD-GND間へ100nFのバイパスコンデンサ追加推奨

詳しくは
データーシートをご覧下さい

■ご注意

※3.3V動作対応品ですが、多数接続時は電圧降下の影響を受けます。

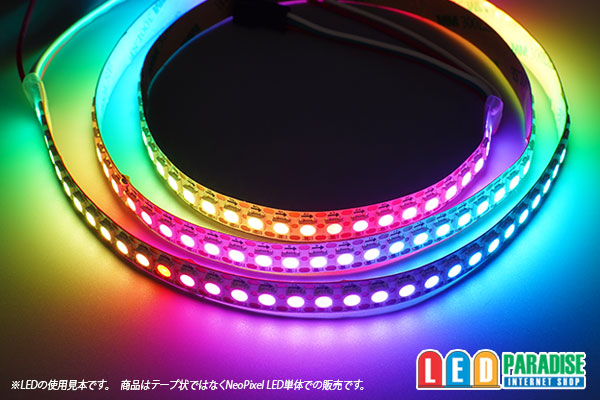

144LED/mのテープLEDでは3.5V以上での動作を確認しています。安定動作には5V給電を推奨します。
※本製品は集積回路です。静電気や湿気、電源のショート等には特にご注意ください。
※本製品の導入サポート等は行っておりません。
※本製品の基板実装や接続作業は、電源を通電したまま行わないでください。
※本製品の分解・改造・修理や取り付け後は保証の対象外となります。
※いかなる場合にも、本体代金以上の保証はいたしません。

上記ご了承の上お買い求め下さい。
