商品詳細

WS2811 SOP8 World Semi[1897]

販売価格: 15円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

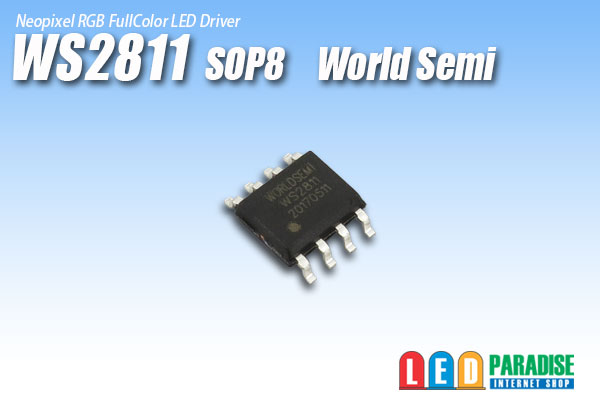

WS2811 SOP8 World Semi

NeoPixel RGBと互換性のあるRGBフルカラーLEDドライバICです。
アノードコモンタイプのPWM調光型シンクドライバをそなえ、
RGB各256階調の色値設定をマイコンなどで制御することができます。

単線シリアル通信でいくつもカスケード接続することができます。
組み込みの電子工作などにご活用ください。

マイコンを使わなくても、簡単なNeoPixelコントローラーが
使用できますので、是非お試し下さい。

■販売単位をお選び下さい
5個セット    125円
10個セット    220円
30個セット    600円
50個セット    900円
100個セット  1,500円

■製品仕様

パッケージ    : 8ピンSOP
電源電圧(VDD)  : +3.5〜+5.5V
RGB出力耐圧(VOUT): 12V
信号電圧(VIN)  : -0.5〜VDD+0.5V
動作温度     : -25℃〜85℃
保管温度     : -40℃〜150℃
ESD耐圧(VESD)  : 4000V
定格電流     : 16.5mA (typ)、17.5mA (max)
入力閾値(VIH)  : 0.7VDD
入力閾値(VIL)  : 0.3VDD
PWM周波数    : 2kHz
通信形式     : 1線シリアル (24bitRGB、NeoPixelRGB/SK6812互換)
通信速度     : 800kHz


詳しくは
データーシートをご覧下さい


■ご注意

※本製品は集積回路です。静電気や湿気、電源のショート等には特にご注意ください。
※本製品の導入サポート等は行っておりません。
※本製品の基板実装や接続作業は、電源を通電したまま行わないでください。
※本製品の分解・改造・修理や取り付け後は保証の対象外となります。
※いかなる場合にも、本体代金以上の保証はいたしません。

上記ご了承の上お買い求め下さい。

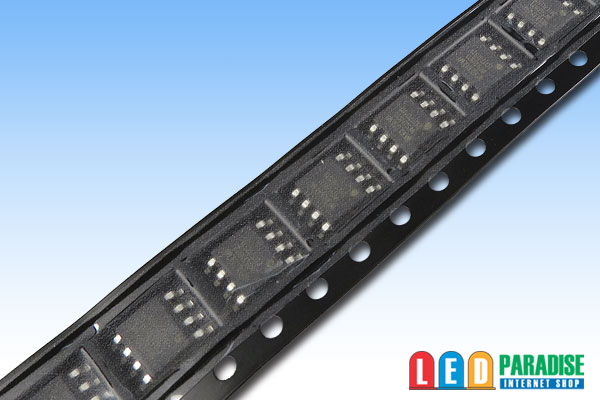

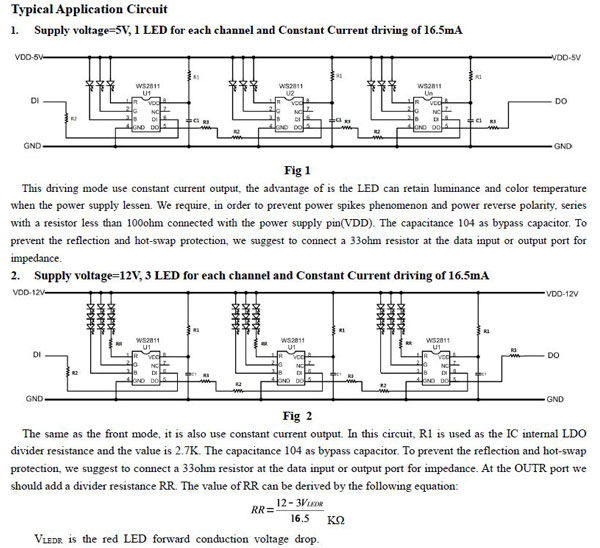

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
