ホーム | NeoPixel RGB > NeoPixel LEDSK9822W 5050 IC搭載LED
商品詳細

SK9822W 5050 IC搭載LED[1898]

販売価格: 36円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
発光色:
単位:
数量:

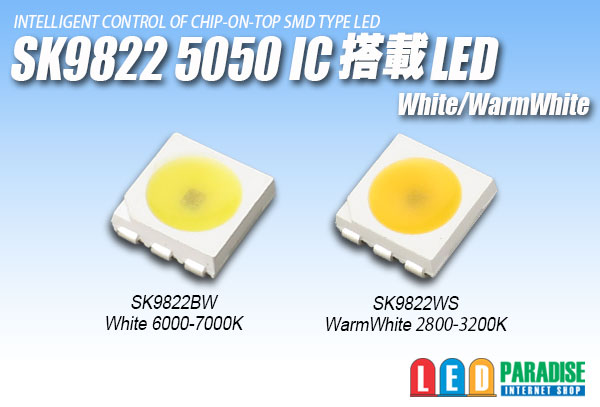

SK9822W 5050 IC搭載LED

5050パッケージのIC搭載チップLEDです。
IC内蔵タイプで、マイコンでLED1個単位の制御が可能です。

3発の白色LEDそれぞれ256階調の光量設定と32段階の全体輝度設定を保持し、
2線シリアル通信でいくつもカスケード接続することができます。
組み込みの電子工作などにご活用ください。

■発光色をお選びください

発光色   :White 6000-7000K (SK9822W-BW)
      :Warm White 2800-3200K (SK9822W-WS)

■販売単位をお選び下さい
5個セット    225円
10個セット    420円
30個セット   1,260円
50個セット   1,950円
60個セット   2,340円
100個セット  3,600円
120個セット  4,320円

■製品仕様

電源電圧(VDD): +3.5〜+5.5V
信号電圧(VIN): -0.5〜VDD+0.5V
ESD耐圧(VESD): 4000V
動作温度   : -40℃〜85℃
保管温度   : -50℃〜150℃
定格電流   : 20mA (max)
待機電流   : 1mA (typ)
発光色    : 6000-7000K (SK9822W-BW)
         2800-3200K (SK9822W-WS)
PWM周波数  : 1.2kHz
通信形式   : 2線シリアル (8bit×3灯+輝度5bit+パディング3bit)
通信速度   : 30MHz (max)

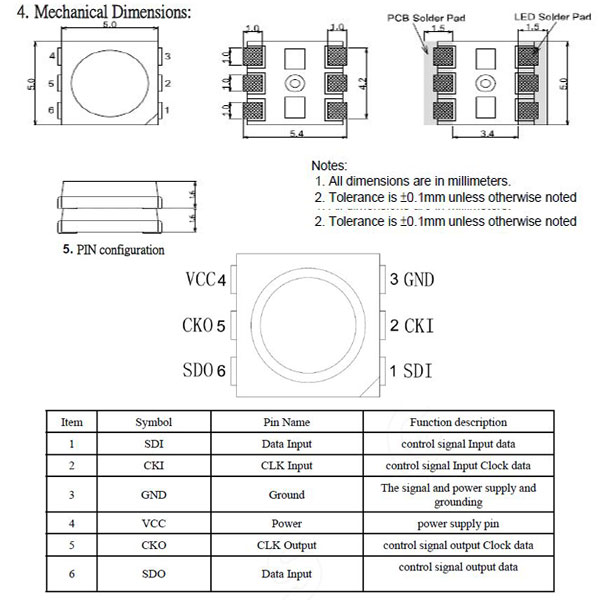

本体寸法   : 5.0×5.0×1.6mm(約)

※コントローラーからCLK・DATへの入力には500Ω程度のダンパ抵抗を、
 各チップのVDD-GND間にはバイパスコンデンサの接続を推奨します。

詳しくは
データーシートをご覧下さい


■ご注意

※本製品は集積回路です。静電気や湿気、電源のショート等には特にご注意ください。
※本製品の導入サポート等は行っておりません。
※本製品の基板実装や接続作業は、電源を通電したまま行わないでください。
※本製品の分解・改造・修理や取り付け後は保証の対象外となります。
※いかなる場合にも、本体代金以上の保証はいたしません。

上記ご了承の上お買い求め下さい。
