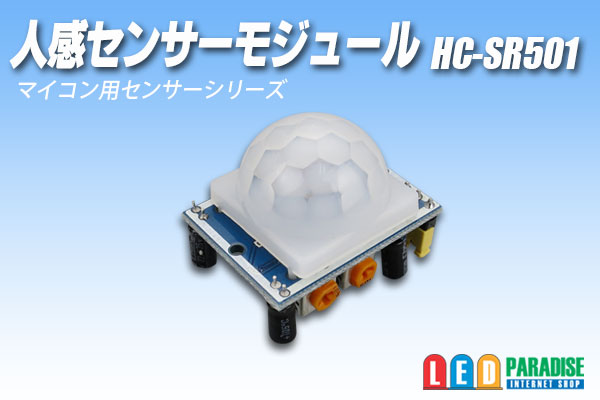

人感センサーモジュール HC-SR501

専用のドライバICを搭載した、モーションセンサー（人感センサー）基板です。
赤外線センサーで周囲を観測し、動きの有無を1ビットのON/OFF信号として取得できます。

センサーの検知距離やON信号期間は基板上の可変抵抗によって個別に調節可能で、
作動モードも単発/連続のいずれかをジャンパー設定で切り替えることができます。

自作の電子回路で自動照明などを作成したい場合にご活用ください。


人感センサーモジュール HC-SR501　　380円


■製品仕様

入力電圧　　　： DC 4.5-20V
出力チャンネル： 1チャンネル (モーション検知時にON、3.3V)
定格電流　　　： 65mA (max)
作動時間　　　： 5-300秒 (調節可能)
検知範囲　　　： 受光角 120° 距離3〜7m (調節可能)
動作温度　　　： -15℃〜70℃

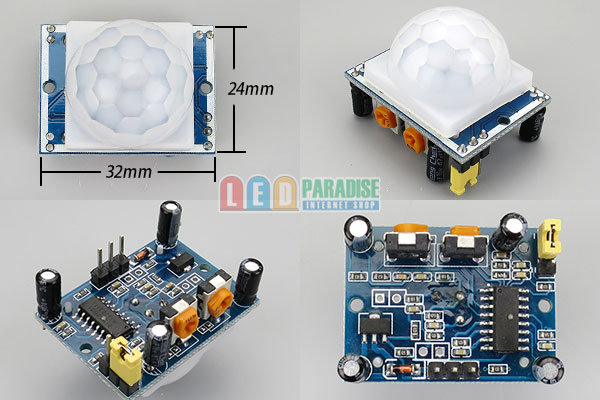

本体寸法　　　： 24×32×26mm（約）(突起部含まず)

※ON信号出力終了後は2.5秒のインターバル期間が挿入されます。
※30℃を超える高温下では検出範囲が短くなる場合があります。

中国製

■ご注意

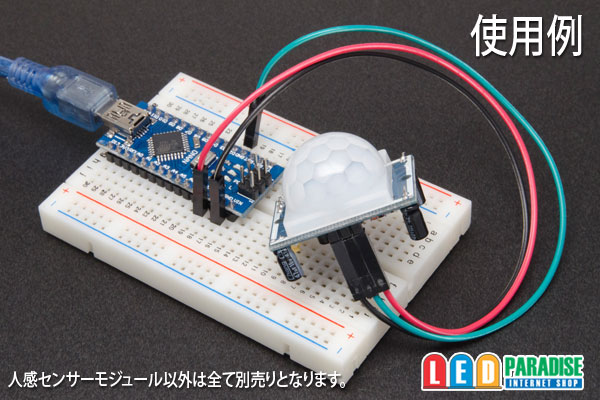

※使用例画像内の人感センサーモジュール以外は全て別売りとなります。
※使用に関するサポートは行っておりません。
※保証は、商品到着後7日以内の初期不良の物に対して行います。
　 万が一不具合のある場合には、商品到着後7日以内にご連絡下さい。
　 (いかなる場合でも本体代金を超える保証は行っておりません。)
※本製品の分解・改造・修理や使用後は保証の対象外となります。

上記ご了承の上お買い求め下さい。
