ホームIC・電子パーツLEDディスプレイドライバー MAX7219CWG
商品詳細

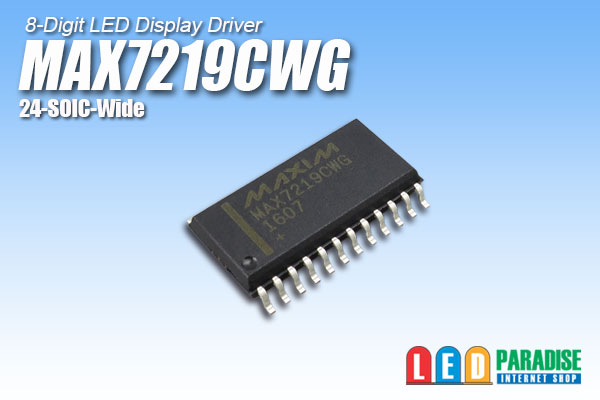

LEDディスプレイドライバー MAX7219CWG[5261]

販売価格: 670円 (税込)
[在庫あり]
数量:
LEDディスプレイドライバー MAX7219CWG

ドットマトリクスLEDや市販の7セグメントLEDを
マイコンから手軽に点灯制御できるドライバICです。

基準抵抗による定電流制御やダイナミック点灯など
LEDの多重点灯に必要な機能はひととおり搭載しており、
3線のシリアルインタフェースでコマンドを送るだけで
各LEDの発光状態を自動でコントロールしてくれます。

複数のICによるカスケード接続にも対応していますので、
いくつも連結して自由に拡張することができます。
オリジナルの小型サインボードやLEDバッジなど、
コンパクトな電子アクセサリーの自作に最適です。

■製品仕様

入力電圧 : DC4-6V
パッケージ: 24ピンSOP
走査レート: 500Hz(typ.)、1300Hz(max.)
おもな機能: LED8セグメント×8桁の制御
       7SEG+DPのBCDデコード
       基準抵抗による電流設定
       コマンドによる輝度設定
       シリアルデータの多段接続

※ドットマトリクスLEDにご使用いただく場合は、
 行(ROW)のピンをアノード(SEGMENT)に接続して
 列(COL)のピンをカソード(DIGIT)に接続してください。
※本品は24ピンSOPパッケージです。
 DIP版が必要であれば「MAX7219CNG」をお買い求めください。

MAX7219データシート (メーカーサイト)

Arduinoチュートリアル


中国製


■ご注意

※本製品は集積回路です。静電気や湿気、電源のショート等には特にご注意ください。
※本製品の導入サポート等は行っておりません。
※本製品の基板実装や接続作業は、電源を通電したまま行わないでください。
※当社製品以外のドットマトリクスLED等接続された場合には保証の対象外となります。
※本製品の分解・改造・修理や取り付け後は保証の対象外となります。
※いかなる場合にも、本体代金以上の保証はいたしません。

上記ご了承の上お買い求め下さい。
