ホーム | NeoPixel RGB > NeoPixel LEDNeoPixel RGB Module用基板 9×15mm
商品詳細

NeoPixel RGB Module用基板 9×15mm[1890]

販売価格: 100円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

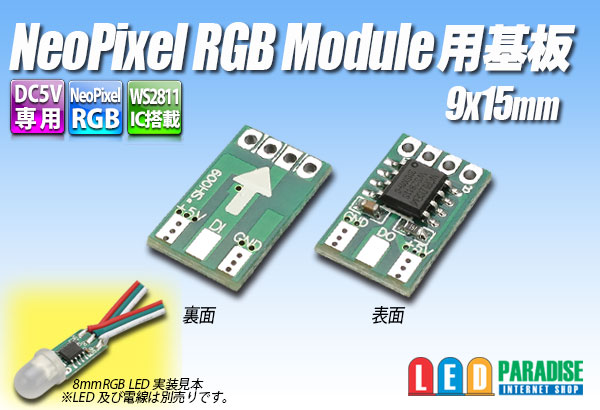

Neo Pixel Module基板 9×15mm

RGBフルカラーLEDが外付け可能になったNeoPixelモジュール基板です。
チップタイプのNeoPixel IC(WS2811)が表面実装されており、
アノードコモンのRGBフルカラーLED(別売)を取り付ければ
従来のNeoPixel製品と同じように制御することが出来ます。

入力・出力のハンダ面を裏・表に分けたコンパクトな基板になっております。

定格20mAのアノードコモン回路としてPWM点灯制御しますので、
極性と抵抗値を守れば12Vの3灯直列回路などにも応用できます。

NeoPixelモジュールはマイコンでLED1個単位の制御が可能です。
Arduinoのサンプルスケッチなども公開されています。

「Arduinoって何?プログラムは苦手…」という方もご安心下さい、

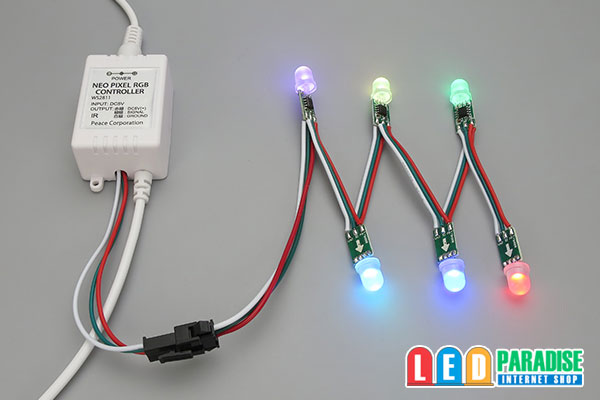

簡単な専用コントローラー(別売)もご用意致しました。
電飾衣装やアートイルミネーションLEDの自作等に是非ご利用下さい。

■販売単位をお選び下さい  バラ販売  100円  10個セット  800円

■製品仕様

電源電圧      : DC5V
ドレイン電流  : -18.5mA×各チャンネル(typ)
極性         : R+GB
動作温度      : -25℃〜85℃

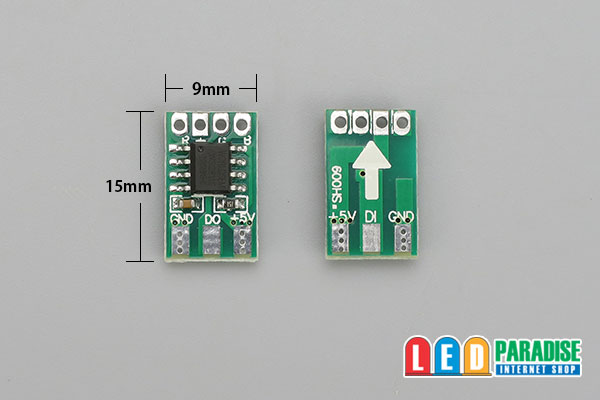

本体寸法      : 15×9×2.9mm(約)
点灯制御      : PWM、アノードコモン(+が共通)

※ご使用の際にはDC5Vの電源が必要になります。
※単体では光りません。RGBフルカラーLEDと抵抗、NeoPixelコントローラーが別途必要となります。

中国製

■ご注意

※接続時には必ず極性をご確認ください。
※本製品は防水ではございません。水のかかる場所等では使用しないでください。
※NeoPixel RGB専用です。その他のコントローラに対して使用することはできません。
※RGBフルカラーLED、コントローラ、DC電源は別売となります。ご使用の回路にあわせて別途ご用意ください。
※モジュール基板を接続する際には必ず電源を切ってから接続して下さい。
※本製品は回路基板です。表面・裏面とも金属などが接触するとショートしますのでご注意ください。
※保証は、商品到着後7日以内の初期不良の物に対して行います。
  万が一不具合のある場合には、商品到着後7日以内にご連絡下さい。
※本製品の分解・改造・修理や取り付け後は保証の対象外となります。
※いかなる場合にも、本体代金以上の保証はいたしません。

上記ご了承の上お買い求め下さい。

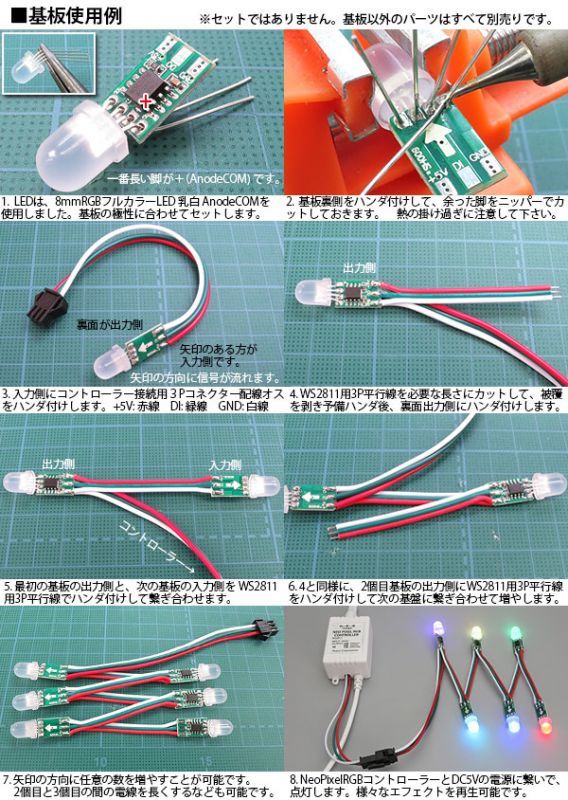

他の写真もご覧下さい
