ホーム | チップLED > 335側面発光335側面発光チップLED 青色
商品詳細

335側面発光チップLED 青色[1411]

販売価格: 50円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

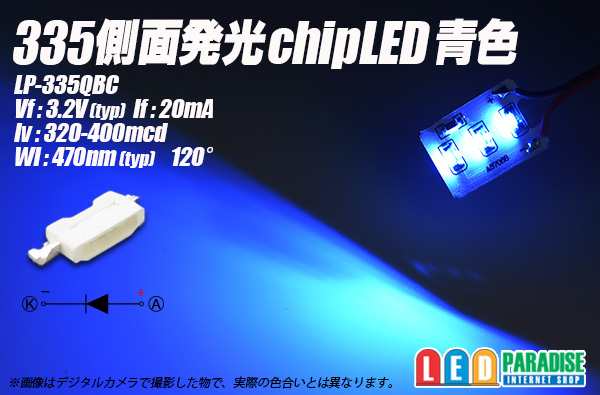

335側面発光チップLED 青色 LP-335QBC

335(4008)側面発光タイプのチップLEDです。
とても小さい側面発光LEDですので、バックライトや模型の電飾等に、
また、側面発光・全面発光テープもこのLEDを使用していますので、
補修などにもご利用下さい。


※販売単位がありますのでご選択下さい。
5個セット   250円
10個セット   400円
30個セット  1,050円
50個セット  1,500円
60個セット  1,800円
100個セット 2,800円
120個セット 3,360円


■LP-335QBC

Vf:3.2V(typ)
If:20mA
Iv : 360-400mcd
Wl : 470nm(typ)
Angle : 120°

中国製 オリジナル


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車、抵抗を使って点灯する場合の例(最大電圧14.4V)
 LED3個  (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○18mA流す場合 CRD E-183 or S-183T LED 1〜3個直列

  (+)-【CRD S-183T】-LED-LED-LED- (-)



4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
 改造はご自身でテストの上自己責任でお願いします。
