ホーム | チップLED > 3020chipLED3020白色 LP-W43020C1C
商品詳細

3020白色 LP-W43020C1C[1712]

販売価格: 19円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

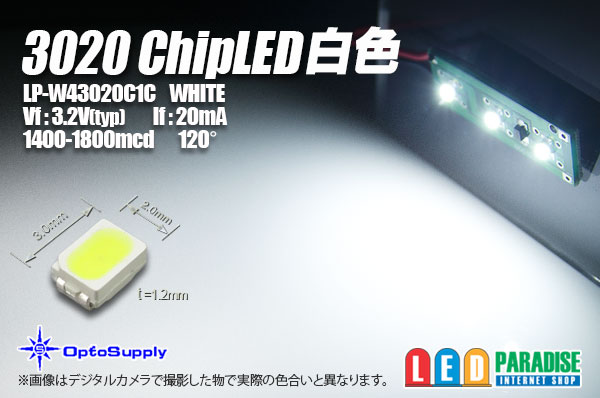

3020白色 LP-W43020C1C

OptoSupplyの3020chipLED白色エルパラ専用品番で入荷しました。
お値段も大変お求めやすくなっておりますので、是非お試し下さい。

■販売単位をお選び下さい。
5個セット   125円
10個セット  190円
30個セット  540円
50個セット  850円
60個セット  1,020円
100個セット 1,600円
120個セット 1,920円


LP-W43020C1C※参考データ
Vf:3.2V(typ)
If:20mA
Iv:1400-1800mcd
Angle:120°
CCT:6500K(typ)

メーカーデータシートpdf ※参考データ


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車、抵抗を使って点灯する場合の例(最大電圧14.4V)
 LED3個  (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○20mA流す場合 CRD E-103×2個並列
    【CRD E-103】
  (+)-         -LED-LED-LED-(-)
     【CRD E-103】

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
 改造はご自身でテストの上自己責任でお願いします。

※ご注意※
写真では正確な色再現が出来ません。お使いのPC環境で見たままの
色で届く訳ではございませんのでご了承ください

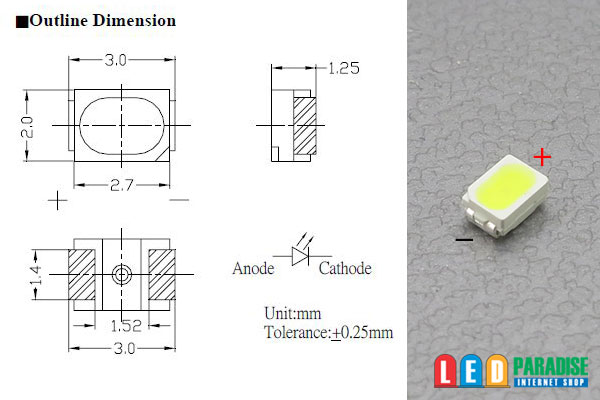

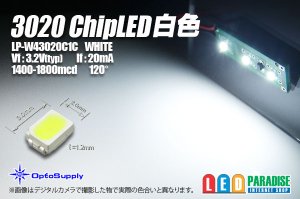

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
