自作用電源ターミナル部品セット[6251]

販売価格: 480円 (税込)
[在庫あり]
数量:

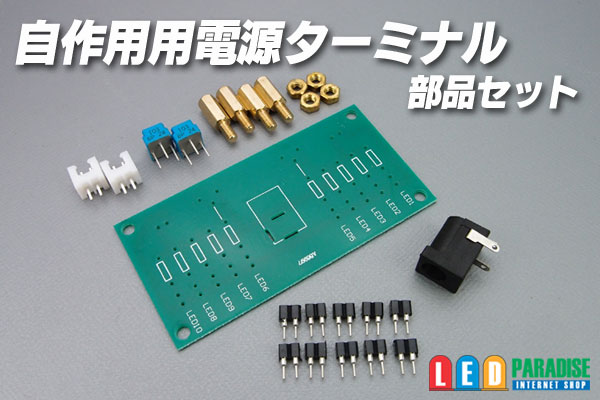

自作用電源ターミナル部品セット

エルパラオリジナル鉄道模型・ジオラマ・建築模型等の
極小LED用電源ターミナル自作用部品セットです。
1608chipLED配線コネクタ付き[1700] の電源用にお使い下さい。

使うLEDや、電源電圧、LEDの明るさなどによって抵抗を選ぶなど、
お好みに応じて自作される方向けのセットです。
抵抗は別売りとなっております。


■自作用電源ターミナル部品セット

 1セット         480円

■セット内容
○電源ターミナル基板   1枚
○DCジャック DC-005B  1個
○半固定抵抗 10KΩ    2個
○スペーサー・ナット     4セット
○2pinソケット        10個
○2pinコネクターメス     2個



■電源が5Vで、白・電球色等のVf:3V程度のLEDの場合
通常点灯:100Ω 控えめ点灯:360Ω かなり控えめ:2KΩ 程度目安

■電源が12Vで、白・電球色等のVf:3V程度のLEDの場合
通常点灯:470Ω 控えめ点灯:1.8kΩ かなり控えめ:9.1KΩ 程度目安


■LEDの電流制限抵抗値の求め方

         入力電圧E(V)−LEDの電圧(V)×LED個数
抵抗R(Ω)= ───────────────────
           LEDに流しす電流(A)


※本品は自作セットで、ハンダ付け等が必要です。誰でも簡単に作れるという物ではございません。
※抵抗は別売りです。使用環境に合わせて別途お求め下さい。

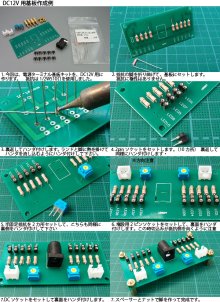

※説明書はございません。 写真二枚目の製作例を参考に製作して下さい。
※基板裏面は必要に応じて絶縁をして下さい。
※出荷前に確認を行いますが、万が一不具合のある場合には到着後1週間以内にご連絡ください
※保証は初期不良のみとなります。加工後の物は保証対象外になりますのでご注意ください。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
