ホーム | OptoSupplyLED > 5mm砲弾型LEDLP-W54L5111P 5mm白色LED 75000mcd
商品詳細

LP-W54L5111P 5mm白色LED 75000mcd[1031]

販売価格: 45円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

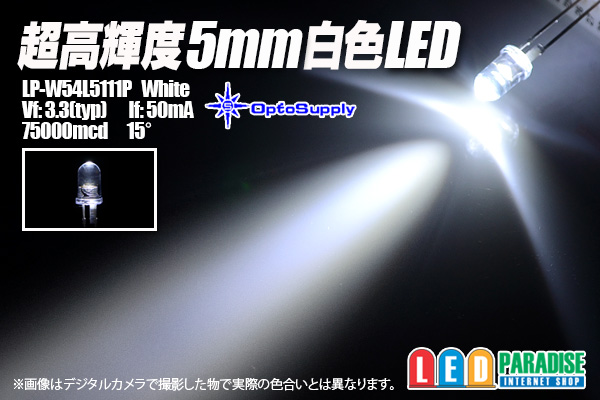

OptoSupply 5mm白色 LP-W54L5111P

OptoSupply の超高輝度白色LED75000mcd(typ)

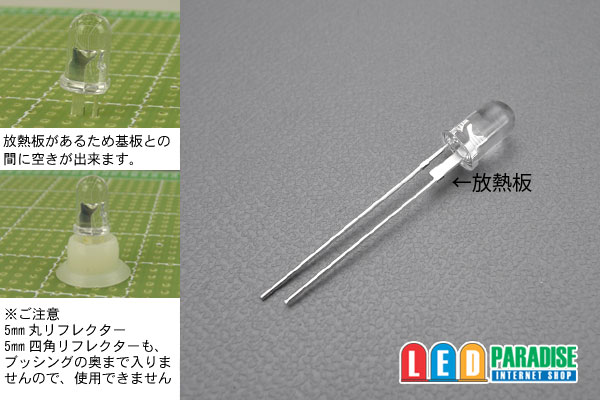

脚に放熱板の付いたタイプの5mm砲弾型白色LEDです。


■販売単位をお選び下さい。
10本セット   450円
30本セット  1350円
50本セット  2100円
60本セット  2520円
100本セット  4000円
120本セット  4800円
バラ販売    100円

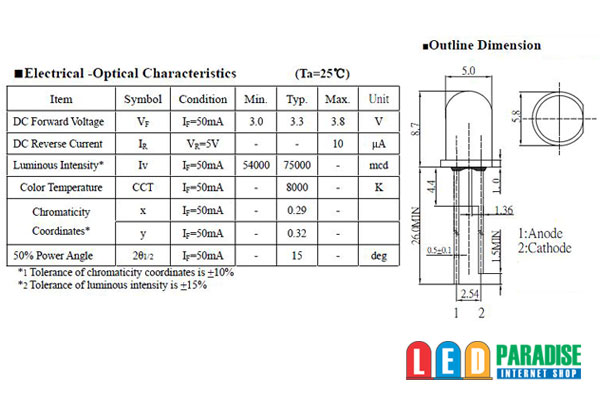

LP-W54L5111P
Vf:3.3V(typ)
If:50mA(max)
Iv:75000mcd
Angle:15°
CCT: 8000K(typ) 6000-9500K
(参考データ)

メーカーデータシートpdf (参考データ)


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V) ※30mA計算

 LED3個 (+)-【1/4W 150Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/2W 270Ω】-LED-LED-(-)
 LED1個 (+)-【1W  390Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○30mA流す場合 CRD E-153×2個並列

    【CRD E-153】
  (+)-          -LED-LED-LED-(-)
     【CRD E-153】


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

※ご注意※
写真では正確な色再現が出来ません。お使いのPC環境で見たままの
白色で届く訳ではございませんのでご了承ください
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
