ホーム | OptoSupplyLED > UltraFluxLEDUltraFluxLED イエローオレンジ LP-6YKAZ2C1P
商品詳細

UltraFluxLED イエローオレンジ LP-6YKAZ2C1P[2389]

販売価格: 38円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

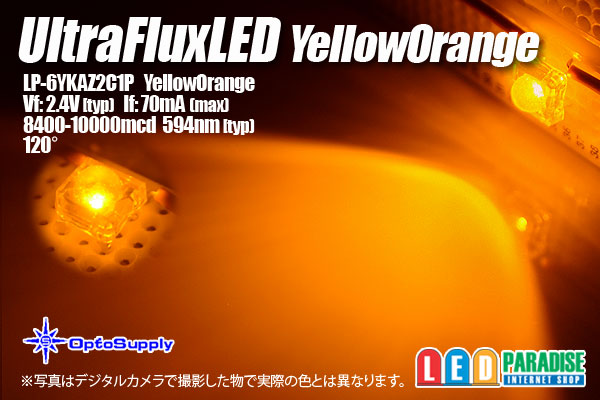

■UltraFluxLED イエローオレンジ LP-6YKAZ2C1P

OptoSupply製 UltraFluxイエローオレンジ エルパラ専用型番で入荷致しました。

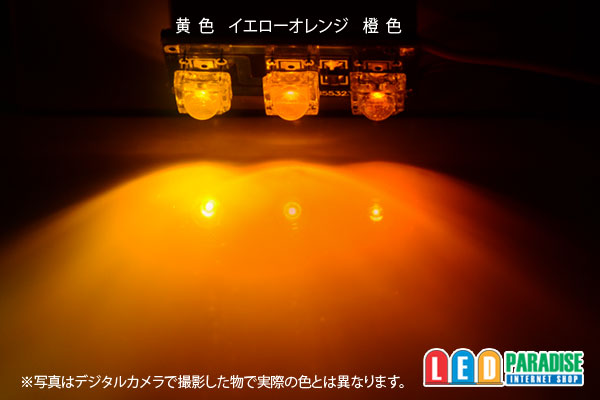

ウィンカー用に、「黄色では黄色っぽい、橙色LEDでは赤ぽい…中間はないの?」と、
良くお問い合わせをいただきます。そんなお客様にお勧めのイエローオレンジ新入荷です。
波長が594nm(typ)で、黄色と橙の中間の色合いです。


※販売単位をお選び下さい (期間限定特価)
10個セット  380円
30個セット  1000円
50個セット  1,500円
100個セット 2,800円
バラ販売    100円

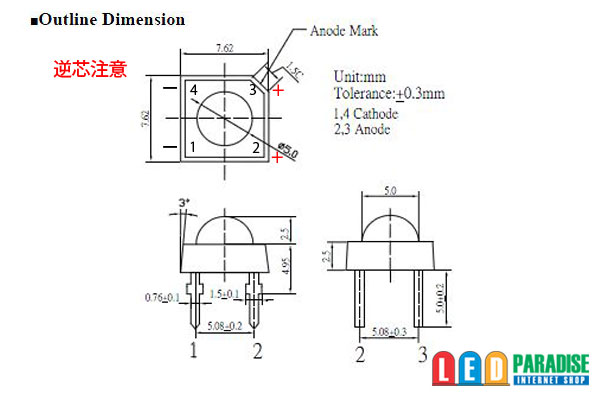

LP-6YKAZ2C1P データシート(参考データ)
Vf=2.4V(typ)@70mA
If=70mA(max) ※50mA以下推奨
8400-10000(@70mA)
594-597nm
120°
※参考データ

車などの過酷な環境下では、明るさの許す限り、低めの電流値で点灯してください。

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V) 約45mA計算

 LED5個  (+)-【1/2W 91Ω】-LED-LED-LED-LED-LED-(-)
 LED4個  (+)-【1/2W150Ω】-LED-LED-LED-LED-(-)
 LED3個  (+)-【1W 180Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1W 240Ω】-LED-LED-(-)
 LED1個  (+)-【1W 300Ω】-LED-(-)


※12V車ではLED5個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

 ○45mA流す場合 CRD E-153×3個並列  LED 1〜4個直列

   【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-LED-(-)
   【CRD E-153】


4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。

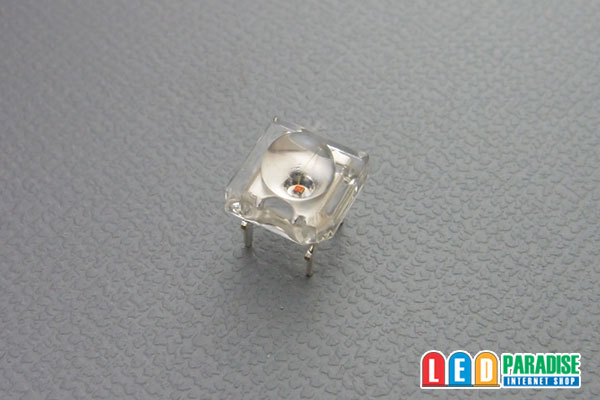

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
