ホーム | OptoSupplyLED > UltraFluxLED高演色UltraFlux電球色 OS5MFLZ2C1P-HCRI
商品詳細

高演色UltraFlux電球色 OS5MFLZ2C1P-HCRI[2377]

販売価格: 50円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

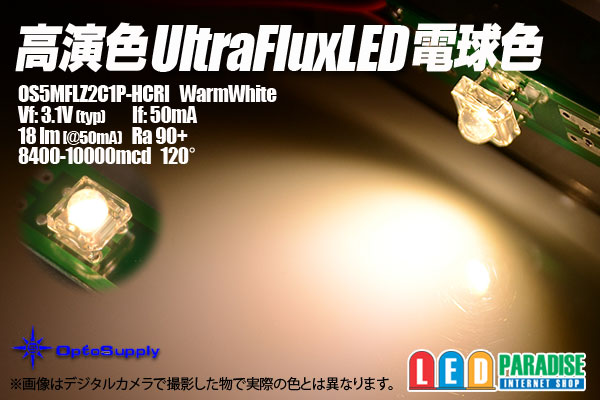

■激安 高演色UltraFluxLED電球色 OS5MFLZ2C1P-HCRI

話題のOptoSupply製高効率 高演色UltraFluxLED電球色入荷致しました。
扱いやすい5mmFluxタイプです。是非お試し下さい。

※販売単位をお選び下さい(期間限定特価)
10個セット  500円
30個セット  1350円
50個セット  2000円
100個セット 3,500円
バラ販売    100円

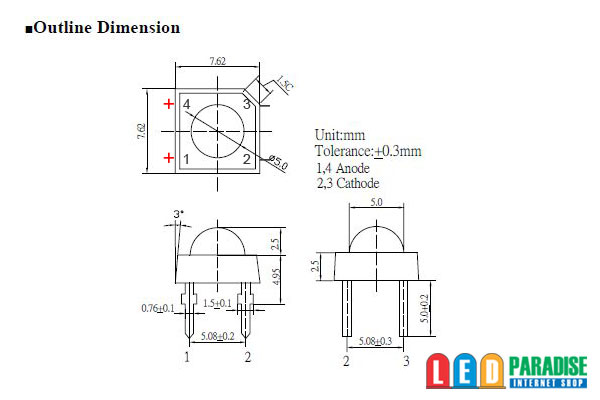

OS5MFLZ2C1P-HCRI データシート(参考データ)

Vf=3.1V(typ) If=50mA 8400-10000mcd 18lm(@50mA) 120°※参考データ
色調指定品です。
(車などの場合なるべく低めの電流値での点灯をお勧め致します)

-------------------------------------------------------------------
※こちらの製品は、希に樹脂内部にヒビのある物がございます。
メーカでは、不良品ではないとの回答です。ご理解の上お買い求め下さい。
-------------------------------------------------------------------

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V) 約40mA

 LED3個  (+)-【1/2W 130Ω】-LED-LED-LED(-)
 LED2個  (+)-【1/2W 220Ω】-LED-LED(-)
 LED1個  (+)-【1W 300Ω】-LED(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

 ○45mA流す場合 CRD E-153×3個並列  LED 1〜3個直列

   【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-(-)
   【CRD E-153】



4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。

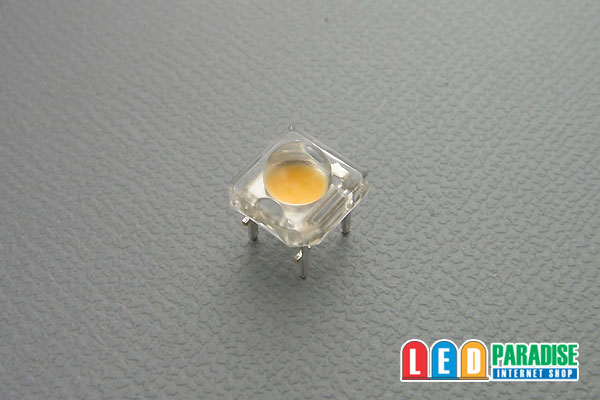

他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
