ホーム | 専用基板 > 車種別基板NISSANルームランプFluxLED基板
商品詳細

NISSANルームランプFluxLED基板[4935]

販売価格: 300円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

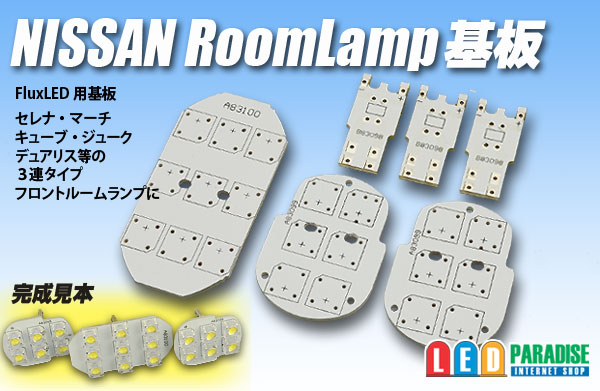

NISSANルームランプFluxLED基板

エルパラオリジナルNISSANルームランプ専用基板入荷いたしました。
セレナ・マーチ・キューブ・ジューク・デュアリス等の3連タイプの
フロントルームランプに適合致します(2枚目の画像でご確認下さい)
ブリッジダイオードを使って無極性になっていますので差し込むだけでOK
雷神等、FluxLEDを使って爆光のルームランプを作ってみませんか

■販売単位をお選び下さい。
バラ販売 1セット   300円
10セット         2500円

○セット内容
9LEDセンター基板: 1枚
6LEDサイド基板  : 2枚
差し込み脚基板  : 3枚

------------------------------------------------------------
※セットは基板のみです。
制作には、別途FluxLED 21個・ブリッジダイオードMB10M 3個・チップ抵抗等のパーツ
及び、ハンダコテ・ハンダ・工具・接着剤等が必要です。
------------------------------------------------------------

※ご注意※

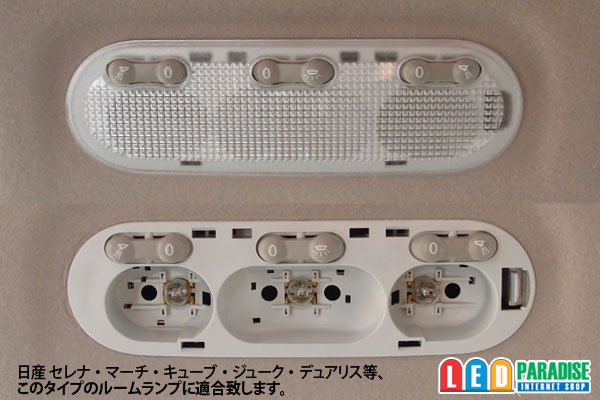

○ご注文前に2枚目の写真でルームランプの形をご確認の上ご注文下さい
○写真中のLED・抵抗・ブリッジダイオード等は別売りです。価格は基板のみのセット価格となります。
○車両から外すときは基板を引っ張らず、ルームランプユニットごと車両から取り外し
 裏側から脚基板を押し出して下さい。

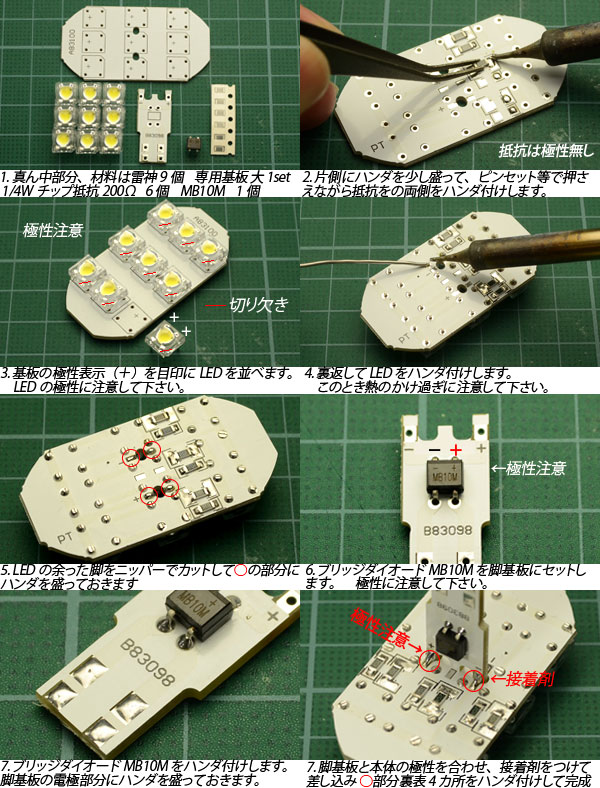

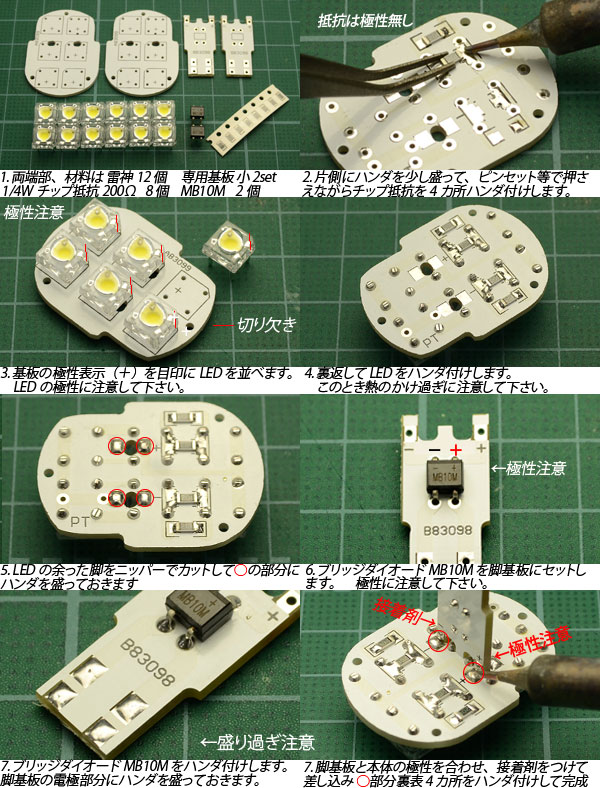

○説明書等ございません 3・4枚目の写真をご参考に製作して下さい。
○誰でも必ず作れるという物ではございません。
○保証は初期不良のみ、いかなる場合にも基板以外の保証は出来かねます。
上記御了承の上、ご注文頂けますようお願い致します。

■抵抗参考値
NSDW570GS-K1の場合     1/4wチップ抵抗 200Ω×2個並列程度
一般的なVF:3.2V30mA程度の白色FluxLEDの場合 1/4wチップ抵抗 180Ω程度
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
