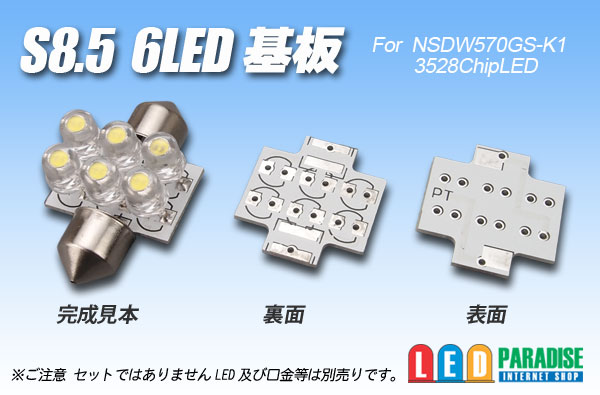

S8.5 6LED基板

S8.5 6LED専用基板入荷いたしました。
日亜NSDW570GS-K1を使って明るいフェストンバルブを作ってみませんか
3528チップLEDも使用可能です。

■販売単位をお選び下さい。
バラ販売　　　　60円
10枚セット　 　500円
100枚セット　4,500円

基板サイズ　　　　　　　 　　20mm×19.5mm×1mm
仕上がり寸法の目安(約)　 31mm×19.5mm×15mm（NSDW570GS-K1使用時）
※寸法は、仕上がり具合によって異なります。
※10*31電球より大きくなりますので、取り付ける場所の寸法に合うか
　　必ず確認の上お買い求め下さい。


※ご注意※
○脚ストッパーのない5mm砲弾型で、ツバ部が5.8mmのLEDは使用不可となります。
　（例：OptoSupply OSWX4E56F1Aや一般的な5mm砲弾型）

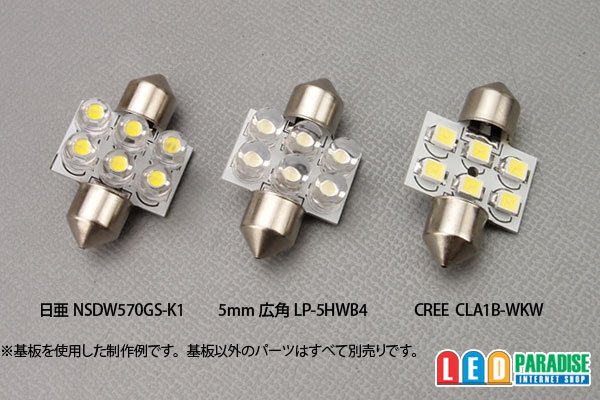

○写真中のLED・口金・抵抗等は別売りです　価格は基板単体の価格となります。

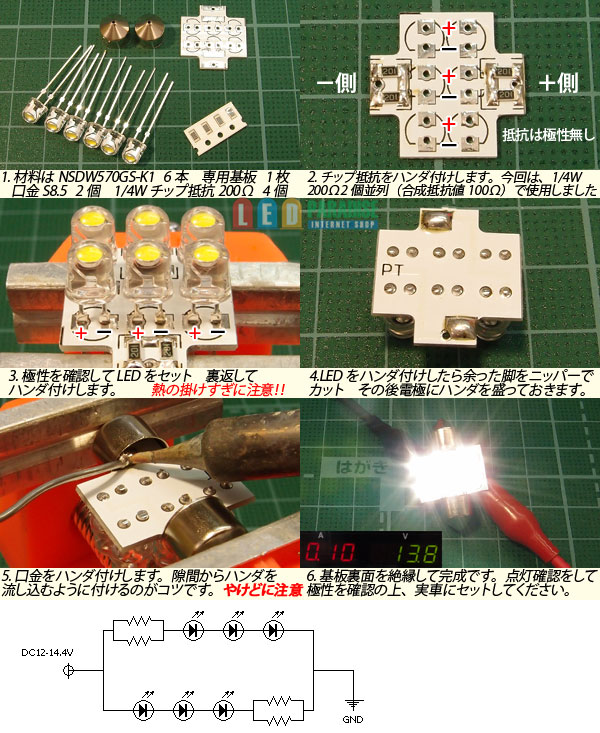

○説明書等ございません　２枚目の写真をご参考に製作して下さい。
○誰でも必ず作れるという物ではございません。

■抵抗参考値
NSDW570GS-K1の場合　　　1/4wチップ抵抗　200Ω×2個並列程度
CREECLA1B-WKWの場合　　1/4wチップ抵抗　200Ω程度
