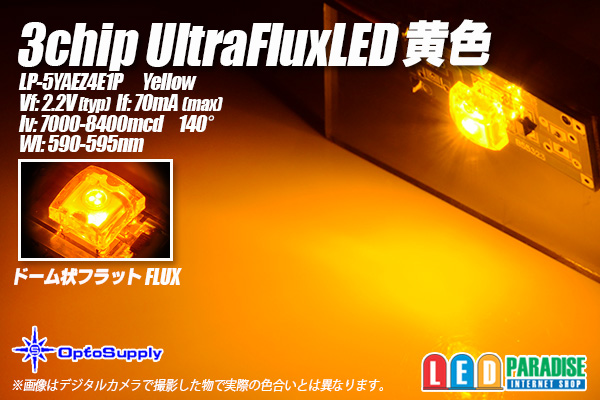

■3chip UltraFluxLED ドーム黄色　超広角

話題のOptoSupply製 3chip UltraFluxLED ドーム黄色入荷致しました。
超広角ドーム状フラットFluxタイプ　とても明るいLEDです。是非お試し下さい。

※販売単位をお選び下さい　(期間限定特価)
10個セット　 800円
30個セット　 2,100円
50個セット　 3,000円
100個セット　5,800円
バラ販売　 　 150円

LP-5YAEZ4E1P データシート(参考データ)
Vf:2.2V(typ)
If:90mA(max)　※50mA以下推奨　
Iv:7000-8400mcd(90mA)
Wl:590-595nm
Angle:140°
※参考データ


こちらのLEDには、切り欠きがございません

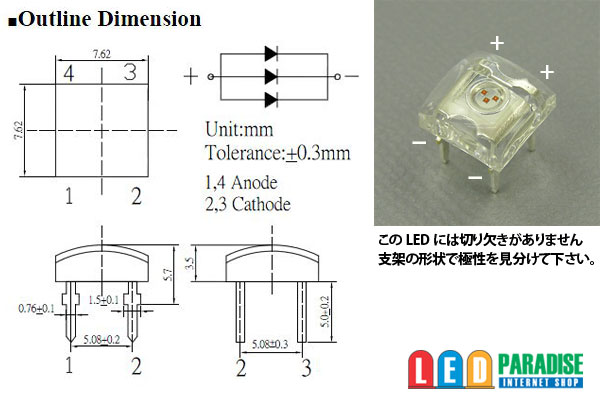

二枚目の写真で、極性をお確かめ下さい。


■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V） 約45mA計算

　LED5個　 (+)-【1/2W 91Ω】-LED-LED-LED-LED-LED-(-)
　LED4個　 (+)-【1/2W150Ω】-LED-LED-LED-LED-(-)
　LED3個　 (+)-【1W 180Ω】-LED-LED-LED-(-) 　　
　LED2個 　(+)-【1W 240Ω】-LED-LED-(-) 　　
　LED1個　 (+)-【1W 300Ω】-LED-(-) 　

※12V車ではLED5個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
　

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○45mA流す場合　CRD E-153×3個並列 　LED 1〜4個直列

　 　【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-LED-(-)
　 　【CRD E-153】
　

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします
