ホーム | OptoSupplyLED > 4.8mm帽子型LED4.8mm帽子型3chipLED 黄色
商品詳細

4.8mm帽子型3chipLED 黄色[1332]

販売価格: 50円 (税込)
[入荷待ち]

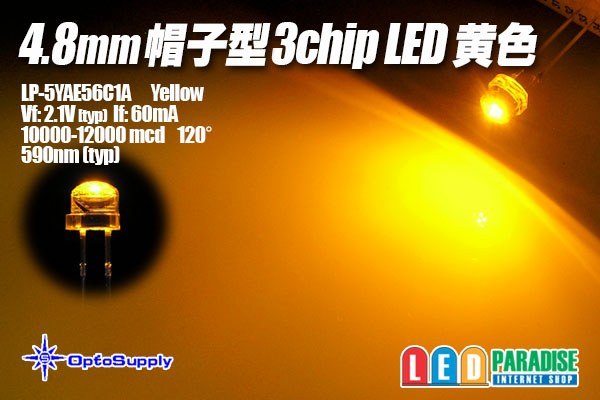

■4.8mm帽子型3chipLED 黄色

話題のOptoSupply製4.8mm帽子型3chipLED黄色入荷致しました。
3chipでかなり明るくなっております。是非お試しください。

■販売単位をお選び下さい
10個セット  500円
30個セット  1500円
50個セット  2,000円
100個セット 3,500円
バラ販売    100円

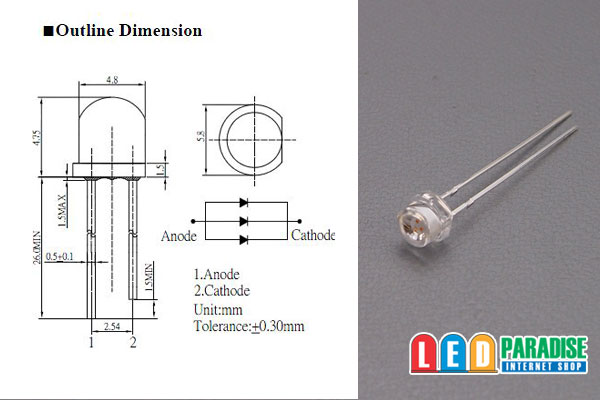

LP-5YAE56C1Aデータシート(参考データ)
Vf=2.1V(typ)
If=60mA
10000-12000mcd
590-595nm
120°

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V) 約45mA計算

 LED5個  (+)-【1/2W 91Ω】-LED-LED-LED-LED-LED-(-)
 LED4個  (+)-【1/2W 150Ω】-LED-LED-LED-LED-(-)
 LED3個  (+)-【1W 180Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1W 240Ω】-LED-LED-(-)
 LED1個  (+)-【1W 300Ω】-LED-(-)

※12V車ではLED5個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

 ○45mA流す場合 CRD E-153×3個並列  LED 1〜4個直列

   【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-LED-(-)
   【CRD E-153】


4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
