OptoSupply5mm広角赤色 OSR5CA5B61P[1040]

販売価格: 30円(税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:
※こちらの商品は在庫限りで販売終了となります。

OptoSupply 5mm広角赤色LED OSR5CA5B61P

OptoSupplyの超高輝度赤色入荷致しました。

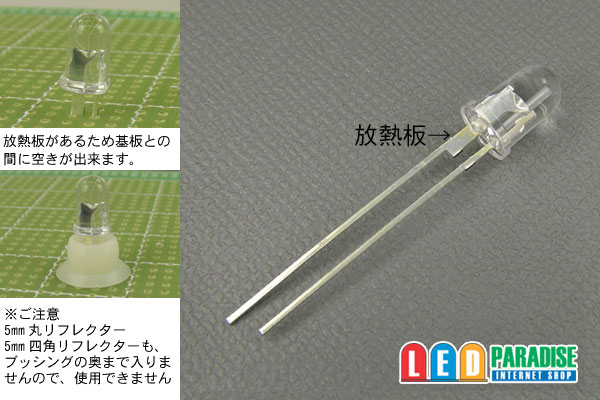

最大70mAで、脚に放熱板の付いているタイプです。
お値段も激安となっておりますので、是非お試し下さい。

※販売単位をお選び下さい

10本セット   300円
30本セット   900円
50本セット  1250円
60本セット  1500円
100本セット  2300円
120本セット  2760円
バラ販売    100円

OSR5CA5B61P
Vf : 2.2V(typ)
If : 70mA(MAX) 40〜50mA推奨
Iv:22000-25000mcd
Angle:  60°
波長:625-630nm

※参考データ
=========================================


メーカーデータシートpdf

※電子工作初心者の方、12V車用の配線図をご用意してございます。
テール/ストップ、ダブル球の配線方法も記載してございます。
お買い上げ時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(約45mA)

LED4個  (+)-【1/2W 130Ω】-LED-LED-LED-LED-(-)
LED3個  (+)-【1/2W 180Ω】-LED-LED-LED-(-)
LED2個  (+)-【1W 220Ω】-LED-LED-(-)
LED1個  (+)-【1W 270Ω】-LED-(-)

※12V車では4個直列が限度です。
5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

 ○45mA流す場合 CRD E-153×3個並列

   【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-LED-(-)
   【CRD E-153】


■12V車でテール/ストップ設計例 LED直列4個
 回路は配線図に記載してございます。

テール側  【1/4W 1KΩ】
ストップ側 【1/2W 120Ω】

※各入力側に整流用ダイオード(1N4007)等を接続して下さい。
※抵抗値はあくまでも参考値です。点灯環境により調整が必要になります。
※改造はご自身でテストの上自己責任でお願いします。
※テール製作には LP-5HRW4 5mm広角5000mcdをお勧めしております。
