ホーム | 専用基板 > T10バルブ基板T10 Flux基板
商品詳細

T10 Flux基板[4813]

販売価格: 50円 (税込)
オプションにより価格が変わる場合もあります。
在庫確認はこちら
単位:
数量:

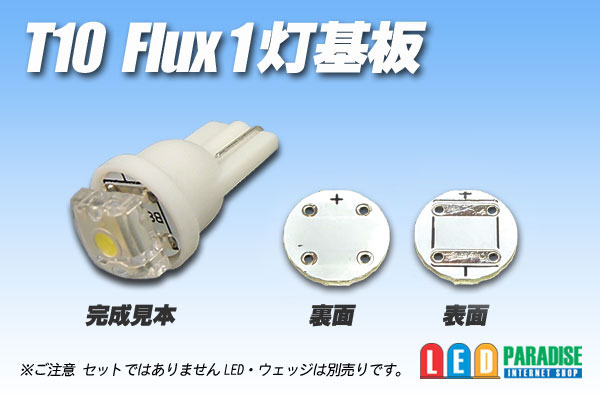

T10 Flux基板

エルパラオリジナルT10 Flux基板です。
FluxLED専用の基盤です。メーターパネルやポジション球などにいかがですか?

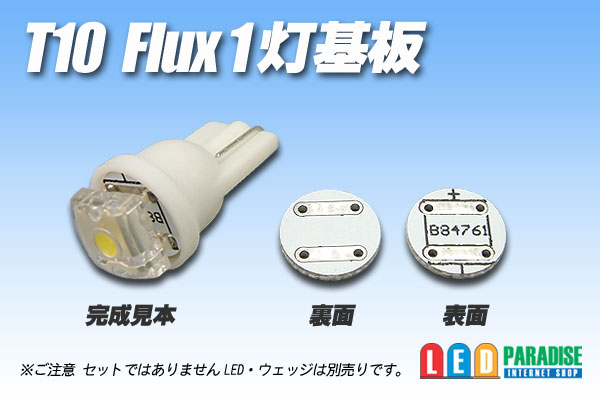

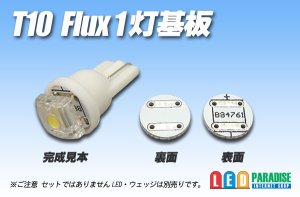

※以前の物と裏面が変更になっております。(1枚目の写真でご確認下さい)

■販売単位をお選び下さい。
バラ販売    50円
10枚セット   400円
100枚セット 3,500円

基板サイズ:9.6φ×1.0mm
※T10ウェッジベースA型をご使用ください。 B型は適合いたしません
※ハンダ付け後は、ウェッジ内側の縁にハンダが当たり
 基板がピッタリ収まらない場合がありますので、接着剤などで固定して下さい

※ご注意
写真中のLED・ウェッジベース・CRD・ダイオード等は別売りです。
価格は基板単体の価格となります。

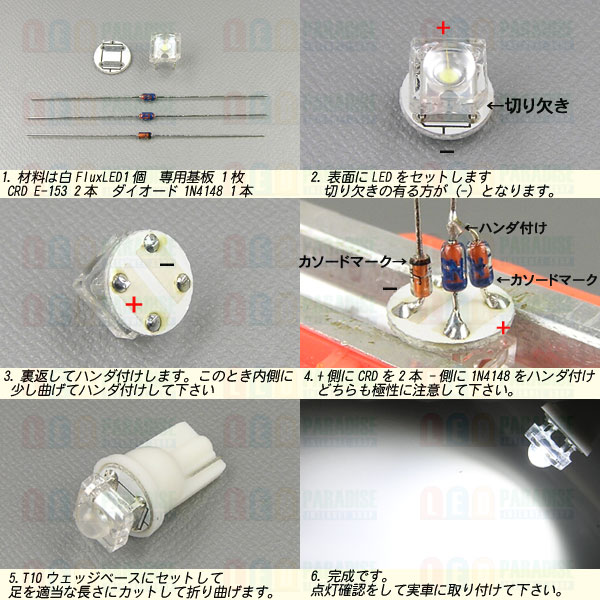

説明書等ございません 2枚目・3枚目の写真をご参考に製作して下さい。
(※基板の裏面が多少異なりますが、作り方は同じです。)



■抵抗参考値 (If:30mAのFluxLEDの場合)
白・電球色・青の場合 1/2w 430Ω〜560Ω程度 (約25〜20mA)
赤・黄色の場合     1/2w 470Ω〜610Ω程度 (約25〜20mA)
他の写真もご覧下さい
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)
