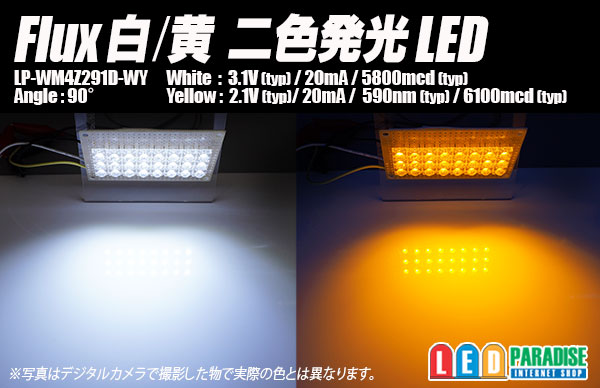

Flux白/黄 二色発光LED LP-WM4Z291D-WY

白色/黄色 二色発光のFlux LEDです。
白色/黄色の２つのチップが一つのLEDに入っておりそれぞれ独立していますので、
単色や混色、色の切り替えなどのコントロールが可能です。
優先コントローラー(別売)を使用して、ウインカーポジションの自作などにおすすめです

■仕様

---

※販売単位がございますのでお選び下さい
10個セット　　700円
30個セット　　1950円
50個セット　　3000円
100個セット　 5800円
バラ販売　　　 100円

500個袋入り価格ご相談下さい

LP-WM4Z291D-WY

White :
3.1V(typ)
20mA
5800mcd

Yellow :
2.1V(typ)
20mA
590nm(typ)
6100mcd

Angle : 90°

中国製　オリジナル


■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

○LED3個
黄(+)-【1/2W430Ω】-
　　　　　　-LED-LED-LED(-)
白(+)-【1/4W270Ω】-

○LED2個
黄(+)-【1/2W560Ω】-
　　　　　　-LED-LED-(-)
白(+)-【1/4W430Ω】-

○LED1個
黄(+)-【1/2W620Ω】-
　　　　　　-LED-(-)
白(+)-【1/2W560Ω】-

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やしてください。

■12V車でCRDを使って点灯させる場合の例（最大電圧14.4V）

○18mA流す場合　CRD E-183使用
○LED1〜3個
黄(+)-【 E-183 】-
　　　　　　-LED-LED-LED(-)
白(+)-【 E-183 】-

※CRDには極性がございますので注意してください。
※12V車ではLED3個直列が限度です。（3個の場合多少電圧不足になる場合があります）
　4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
※改造はご自身でテストの上自己責任でお願いします。

※画像はデジタルカメラで撮影した物で実際の色合いとは異なります。
