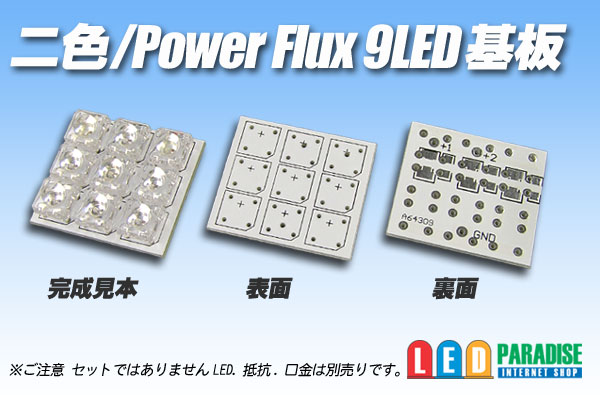

二色/PowerFlux
9LED基板
■特長
エルパラオリジナル 二色/PowerFlux9LED基板が、入荷いたしました。
面倒だった二色LEDの配線済みですので簡単に二色ルームランプが出来上がります。
抵抗やCRDを複数個接続してPowerFluxにも応用可能です。
■仕様
■販売単位をお選び下さい。
バラ販売 100円
10枚セット 800円
100枚セット 6000円
基板サイズ：30mm×27mm×1.6mm

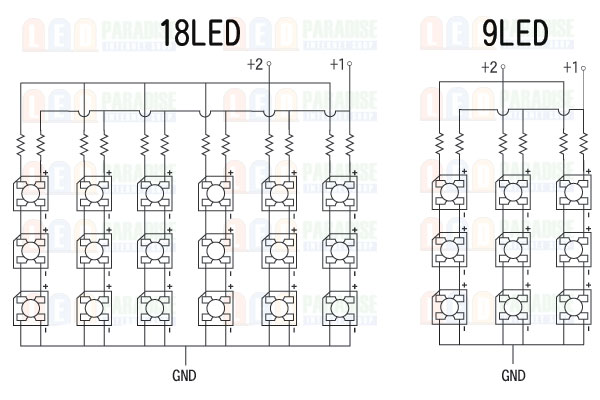

※3直列×3並列となります。
■ご注意
写真中のLED・CRD・配線等は別売りです。
価格は基板1枚の価格となります。

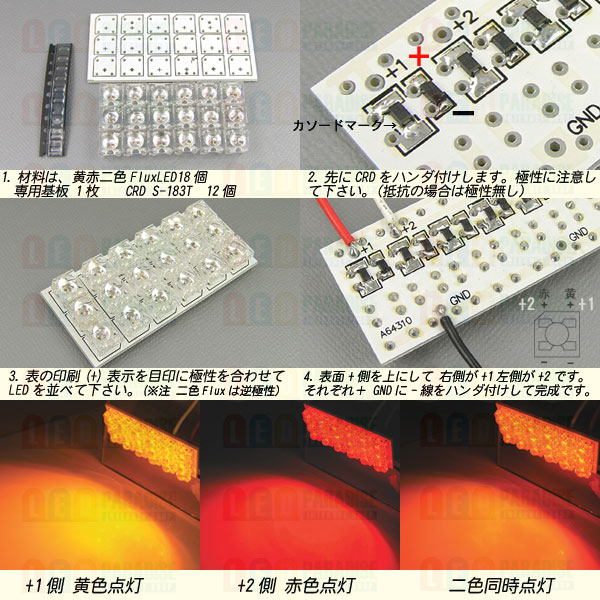

説明書等ございません。２枚目の写真をご参考に製作して下さい。
※写真は18LEDの基板になっています。半分に読み替えて下さい。
■12V車用抵抗参考値
二色Flux 白・青側の場合 1/4wチップ抵抗 240Ω〜330Ω程度
二色Flux 赤・黄側の場合 1/4wチップ抵抗 430Ω〜470Ω程度
■CRDの場合 S-183T か S-153T
※密集配置ですので、15mA〜20mA程度で点灯させてください。
