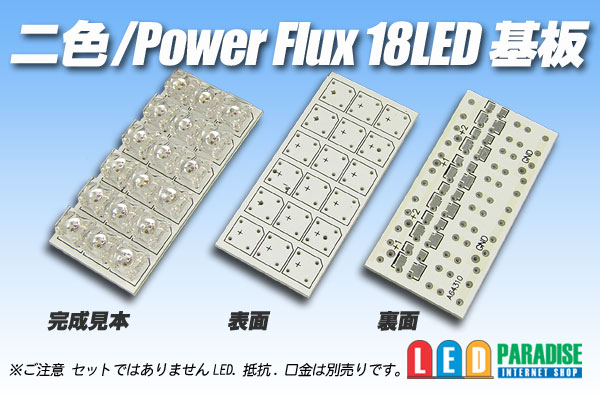

二色/PowerFlux18LED基板 [4848]

販売価格: 100円(税込)

商品詳細

二色/PowerFlux
18LED基板


■特長
エルパラオリジナル 二色/PowerFlux18LED基板が、入荷いたしました。
面倒だった二色LEDの配線済みですので簡単に二色ルームランプが出来上がります。
抵抗やCRDを複数個接続してPowerFluxにも応用可能です。

■仕様
■販売単位をお選び下さい。
バラ販売    100円
10枚セット  800円
100枚セット  6000円

基板サイズ:57mm×27mm×1.6mm
※3直列×6並列となります。

■ご注意
写真中のLED・CRD・配線等は別売りです。
価格は基板1枚の価格となります。
説明書等ございません 2枚目の写真をご参考に製作して下さい。

■12V車用抵抗参考値
二色Flux 白・青側の場合 1/4wチップ抵抗 240Ω〜330Ω程度
二色Flux 赤・黄側の場合 1/4wチップ抵抗 430Ω〜470Ω程度

■CRDの場合   S-183T か S-153T

※密集配置ですので、15mA〜20mA程度で点灯させてください。
