シーケンシャルウィンカーユニット 8ポート

アウディやレクサス等でおなじみの「シーケンシャル」パターンで点灯可能な、
コンパクトな流れるウィンカーユニットです。

ウィンカー信号で動作するため、ウィンカーの配線に割り込ませるだけで使用でき、
本体も小型なので、ヘッドライトなどの照明箇所に直接組み込むことができます。
加工の際にライトユニットへ多数の配線を引き回す必要がありません。

ウィンカーポジション機能・ノーマル点滅機能搭載!!
片側用ユニット 8ポート、各ポート500mA出力可能です。

安心の純国産製品、エルパラオリジナル開発ユニットです　是非お試し下さい。

シーケンシャル用に加工されたLED基板が別途必要です。
店長日記 「タントカスタム シーケンシャルウィンカー加工」
「シーケンシャルウィンカー用LED基板を作ってみました。」
「二色シーケンシャルウィンカーポジション基板作成例」

■シーケンシャルウィンカーユニット 8ポート　1,980円/1台（片側用）

　※フロント左右取り付けの場合本製品が 2台必要となります。


姉妹店イルミスタで、加工も承っております。
http://www.illumista.com

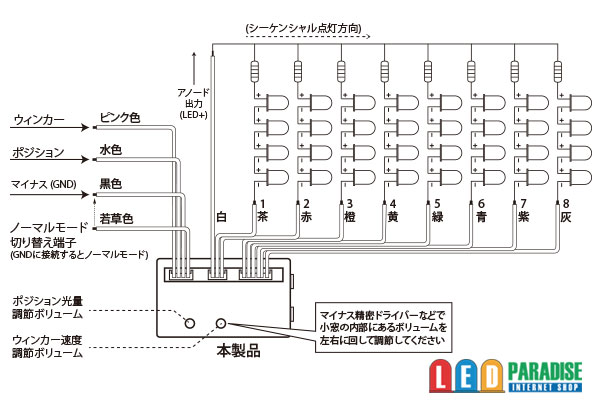

■機能紹介

・ノーマルモードに変更可能な外部スイッチ用配線
・ウィンカー信号同期　ボリューム抵抗でシーケンシャル速度を調整可能
・ポジション配線を接続する事でウインカーポジション機能 (明るさ調整可能)


■製品仕様

入力電圧： DC12V車用　(電圧範囲：DC11〜14.5V)

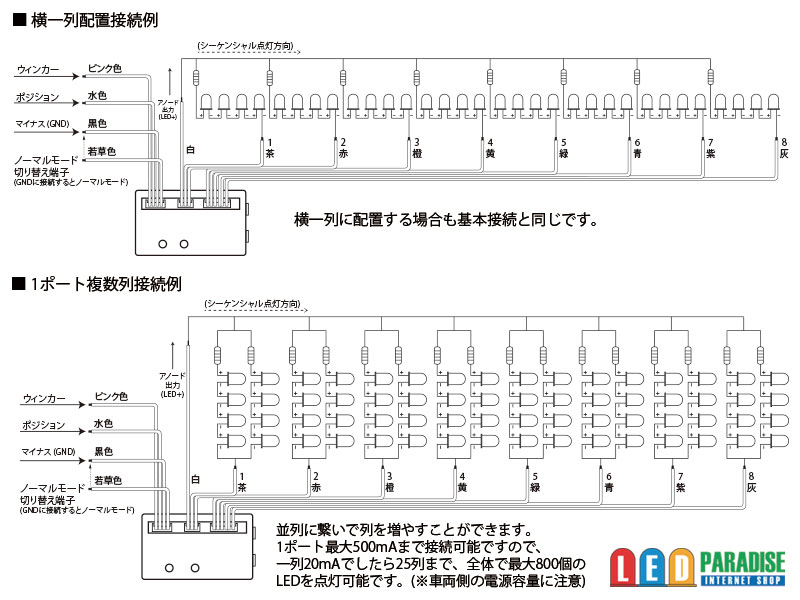

出力電流： 500mA×8チャンネル（max4A）
本体寸法： 約50mm×32mm×18mm（コード・突起含まず）　
コード長： 入出力信号線 各 580 mm（約）
ウィンカー信号有効範囲：60回/分〜120回/分

※電圧の高いハイブリッド車には使用できません。
※車体の左右に設置する場合、本製品を2個ご用意いただき左右それぞれにご使用ください。
※NSI50350A　CCR使用不可となります。

日本製

シーケンシャル紹介動画

タントカスタムシーケンシャルウィンカー加工例(Illumistaにて加工)


■ご注意

○本品取り付けは専門知識を必要とします。取り付けは加工業者様等にご依頼下さい。
○本製品は防水仕様ではありません。水のかからない箇所に設置ください。
○マイナスコントロール車及び電圧の高いハイブリッド車には使用できません。
〇ウィンカーをLEDに変えると多くの場合ハイフラになります。
　この場合ICリレーやキャンセラー抵抗が別途必要になります。
○一部のICウィンカーリレーでは、正常動作できない場合がございます。
○LEDは接続前に点灯確認を行い確認後本機と接続して下さい。

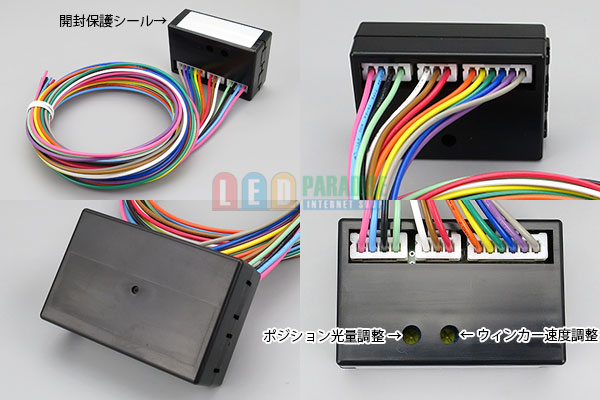

○本体の保護シールをはがすと保証対象外となります。
○保証は、初期不良のみとなります。到着後7日以内にご連絡下さい。
　お客様の故意あるいは過失による破損や電気的な破損、ケース開封された場合保証対象にはなりません。

上記ご了承の上、お買い求め下さい。
