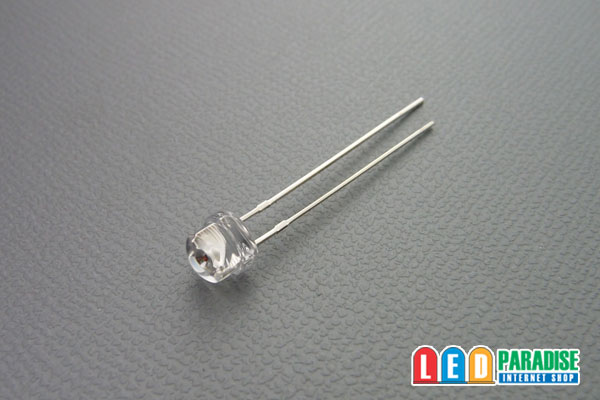

4.8mm帽子型LED
イエローオレンジ
LP-6YKA56A1A

OptoSupply製 UltraFluxイエローオレンジ エルパラ専用型番で入荷致しました。
ウィンカー用に、「黄色では黄色っぽい、橙色LEDでは赤ぽい…中間はないの？」と、良くお問い合わせをいただきます。
そんなお客様にお勧めのイエローオレンジ新入荷です。

波長が594nm(typ)で、黄色と橙の中間の色合いです。

こちらはシングルチップのLEDです。

■仕様

---

■販売単位をお選び下さい
10個セット　 350円
30個セット　 900円
50個セット　 1400円
100個セット　 2500円
バラ販売　 　　100円

LP-6YKA56A1A

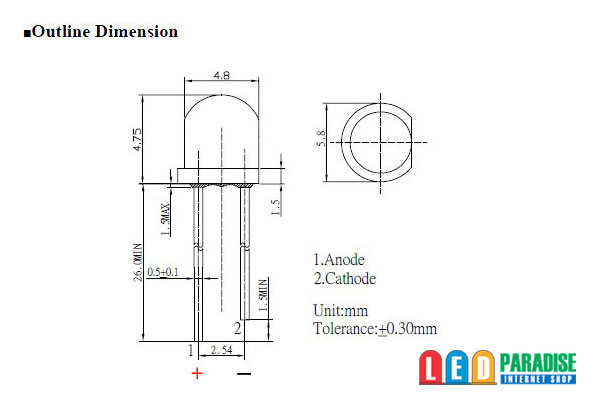

データシート(参考データ)

Vf=2.1V(typ)　
If=20mA
3000-4200mcd(@20mA)
594nm(typ)
120°

車などの過酷な環境下では、明るさの許す限り、低めの電流値で点灯してください。


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

　LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-) 　
　LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
　LED3個 (+)-【1/2W 430Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-103】

○18mA流す場合　CRD E-183

　(+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

■ご注意

---

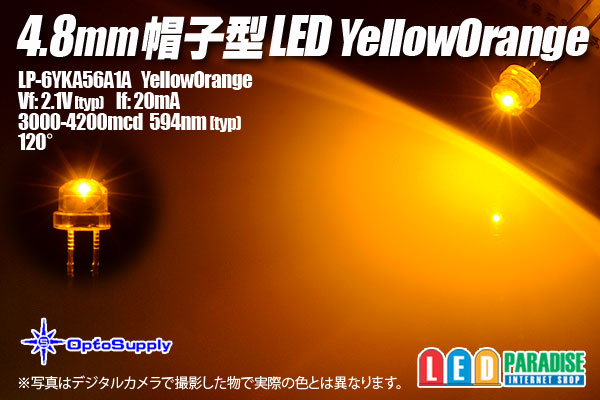

写真では正確な色再現が出来ません。
お使いのPC環境で見たままの色で届く訳ではございませんのでご了承ください。
